PC-LED-Steuerung

Klasse:

Dieses Projekt habe ich in den Sommerferien der 2. auf 3. HTL-Klasse fertiggestellt.

Beschreibung:

Ich habe hier statt einem Arduino Board, einen ATmega8 mit der dazugehörigen Grundschaltung gebaut.
Über einen ATmega8 Ausgang wird mit einem Transistor der 12V LED-Streifen angesteuert.
Da nur ein Ausgang benutzt wird, ist der Programmcode und der Schaltplan sehr einfach gehalten.
Durch dieses Projekt kann ich jetzt ohne Probleme die LEDs in meinem PC so programmieren, wie ich sie gerne möchte.

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

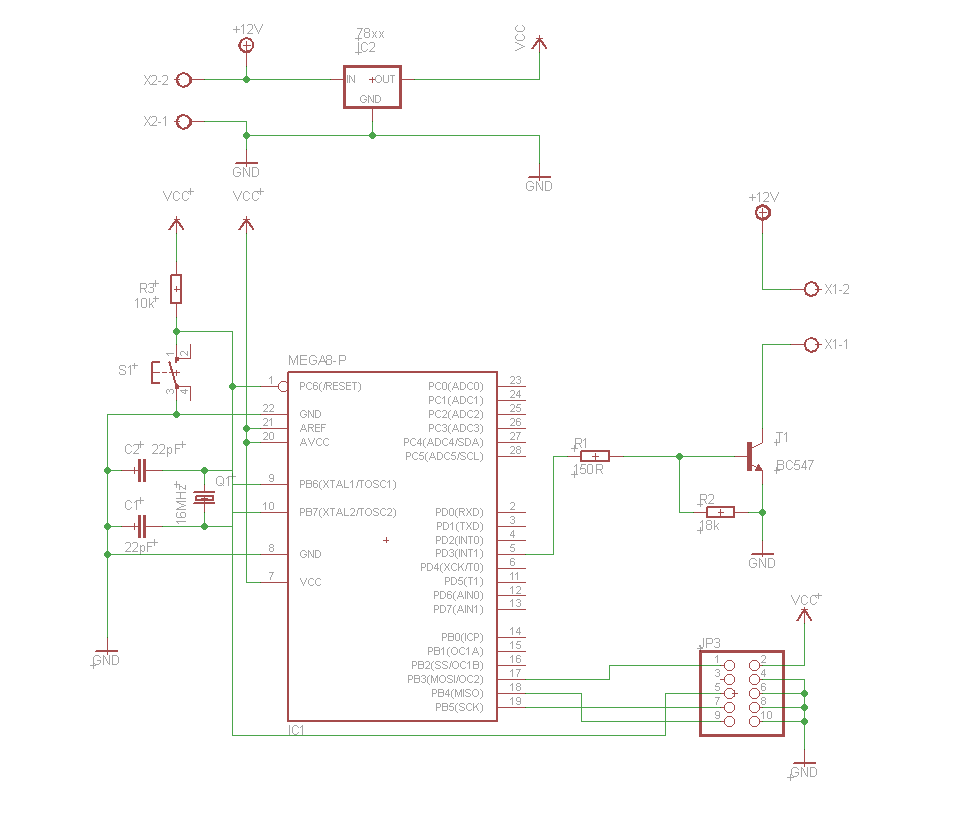

Schaltplan:

Stückliste:

• 1x ATmega8 oder andere
• 1x Sockel für Microkontroller
• 1x LM7805 (LM78xx) 12V auf 5V Spannungswandler
• 2x 2Pin Anschlussklemmen
• 1x 10Pin SPI Schnittstelle
• 1x BC547 (NPN-Transitor)
• 1x 150Ω Widerstände
• 1x 18kΩ Widerstände
• 1x 10kΩ Widerstände
• 1x Taster
• 1x 16MHz Quarz (8MHz intern reicht auch)
• 2x 22pF Kondensatoren

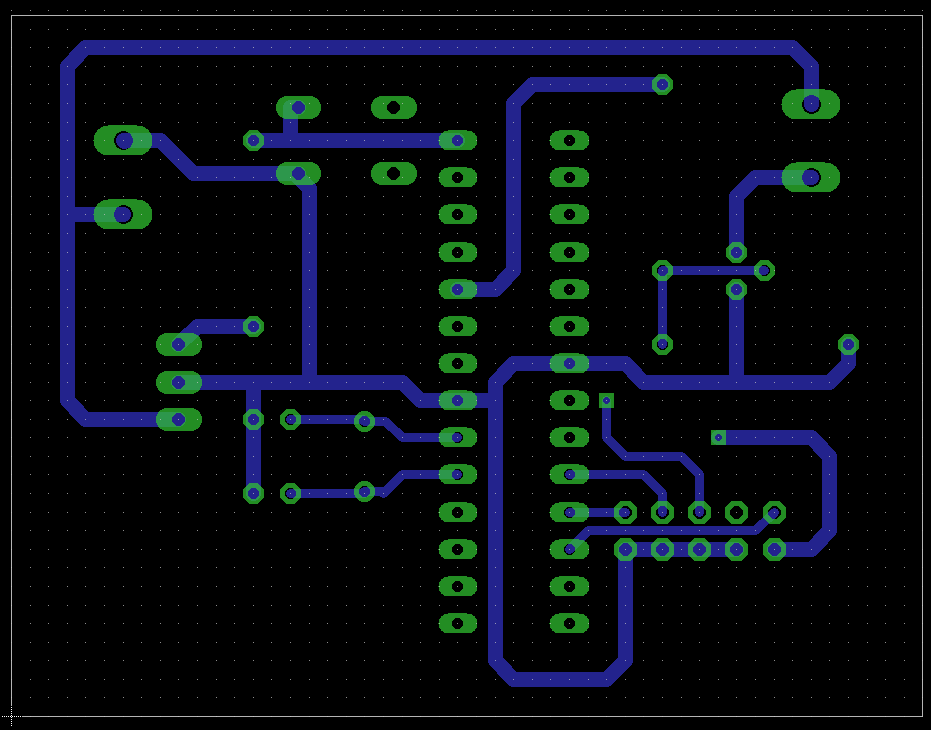

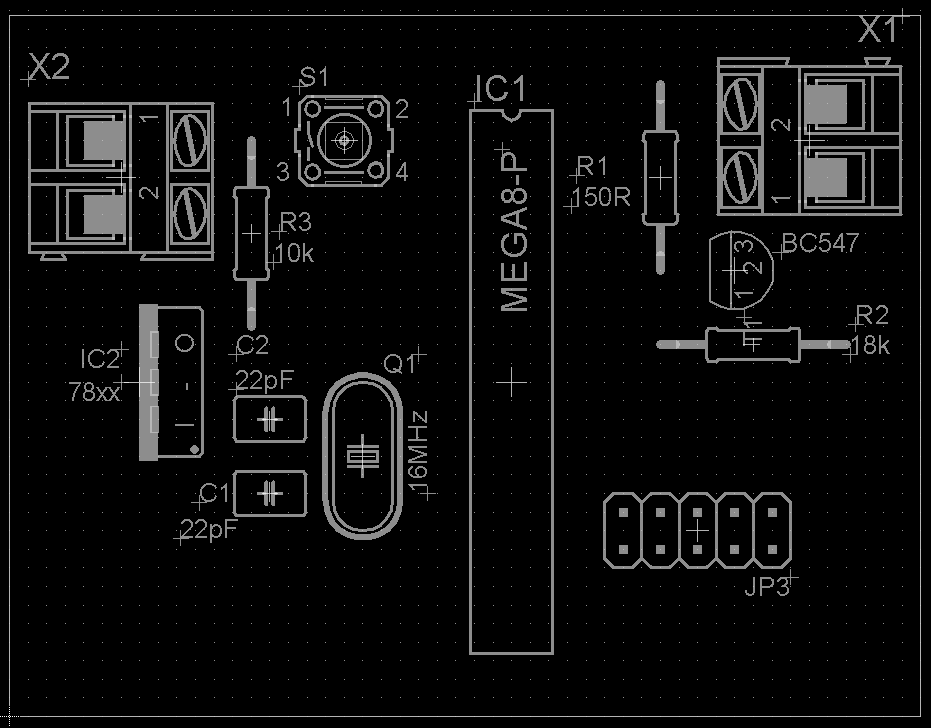

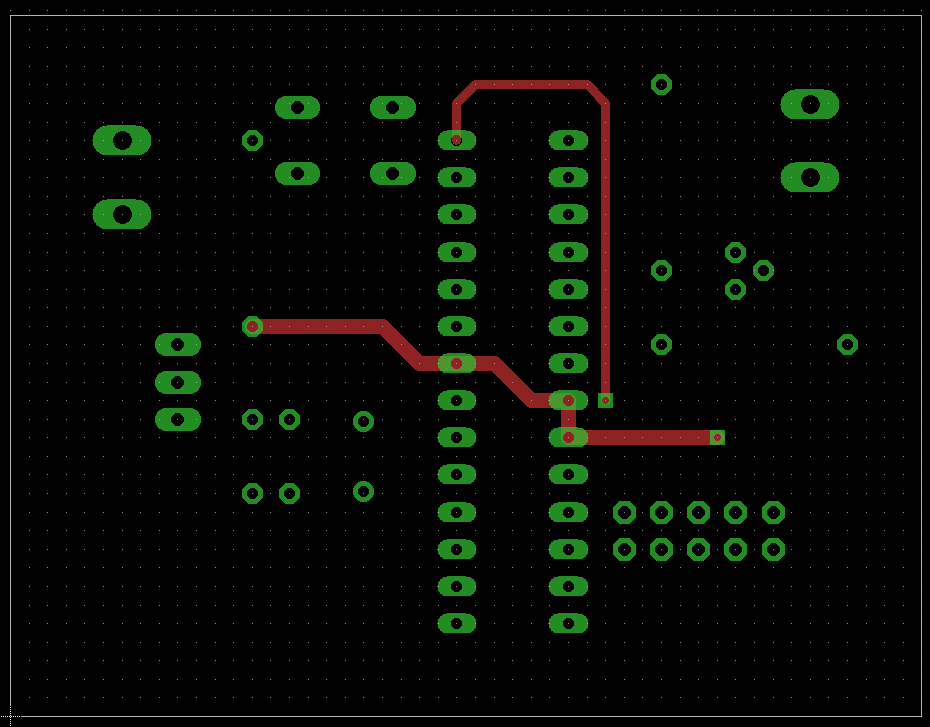

PCB:

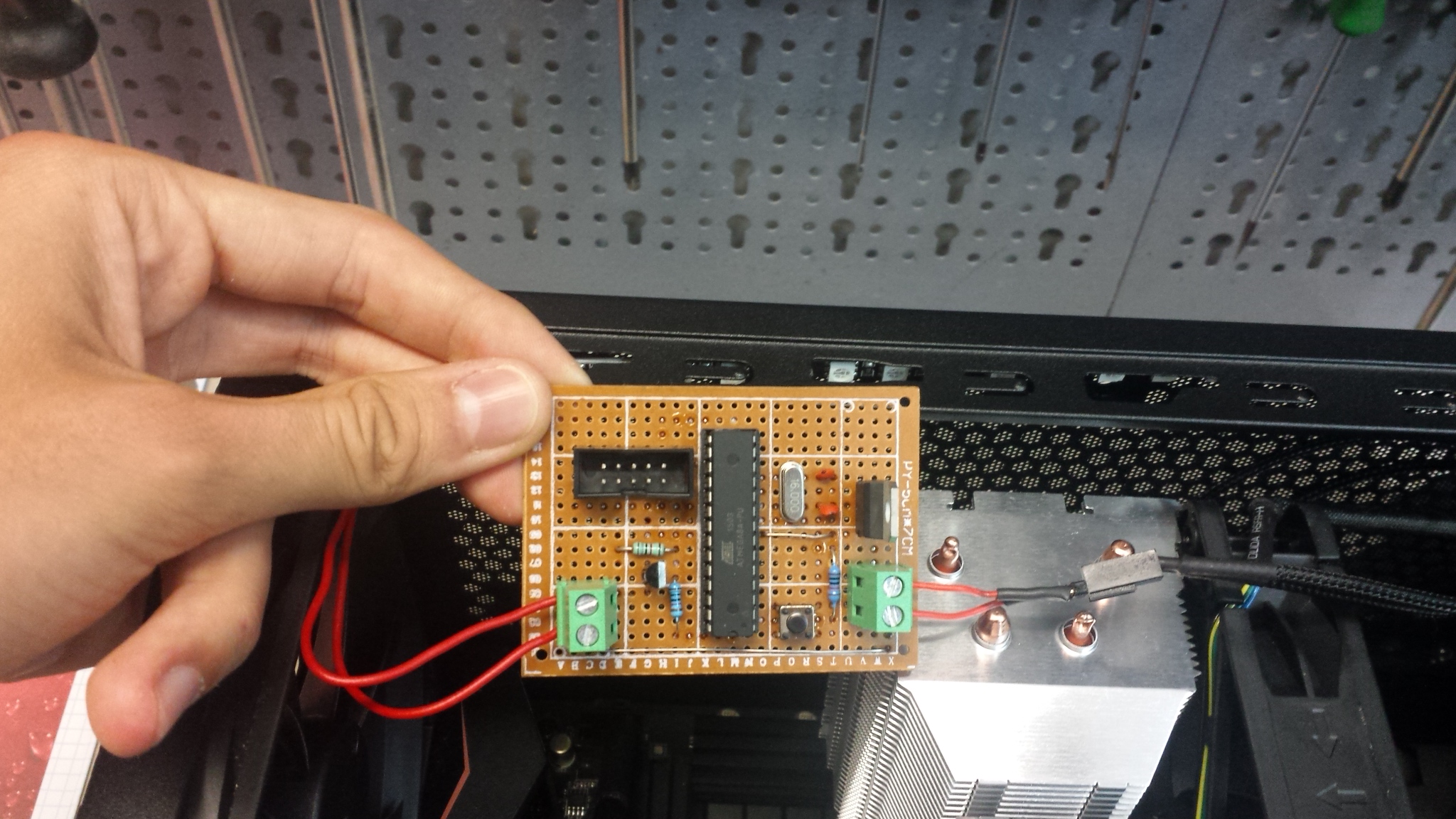

Endergebnis:

Meine momentane Animation.
Natürlich kannst du deiner Fantasie freien Lauf lassen und programmieren was du möchtest.
Beispielcode gibts wie immer zum Download!

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
