50Ω 1W Feedthrough Terminator

Beschreibung:

Hier zeige ich meinen 50Ω 1W Feedthrough Terminator und stelle alle Files zum Download bereit.

Ein Feedthrough Terminator dient dazu, eine Schaltung mit 50Ω Ausgangsimpedanz (z.B. Filter)
verlustfrei und angepasst an ein hochohmiges Gerät (z.B. Oszilloskop) anzuschließen.

Die Schaltung und das PCB wurden von mir desigend.

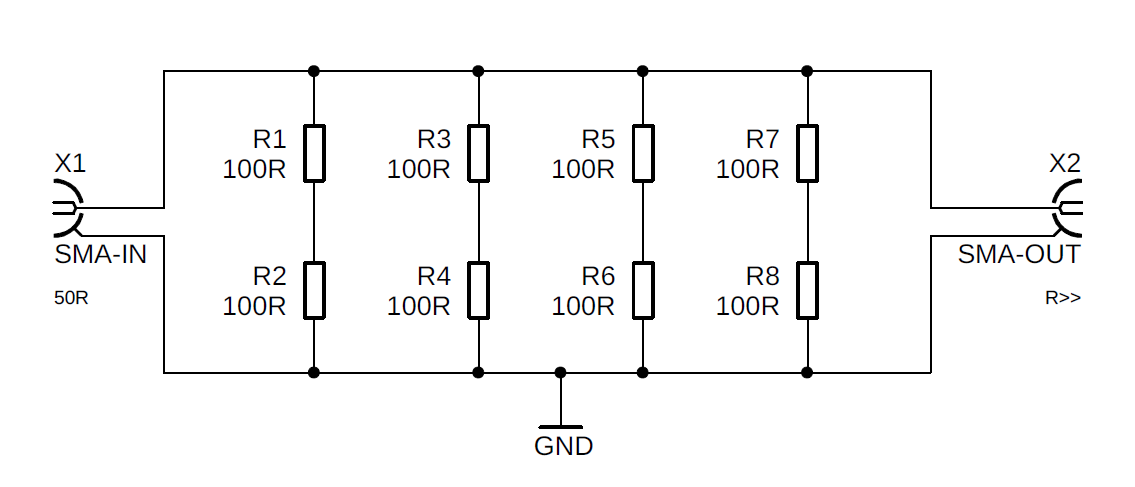

Schaltung:

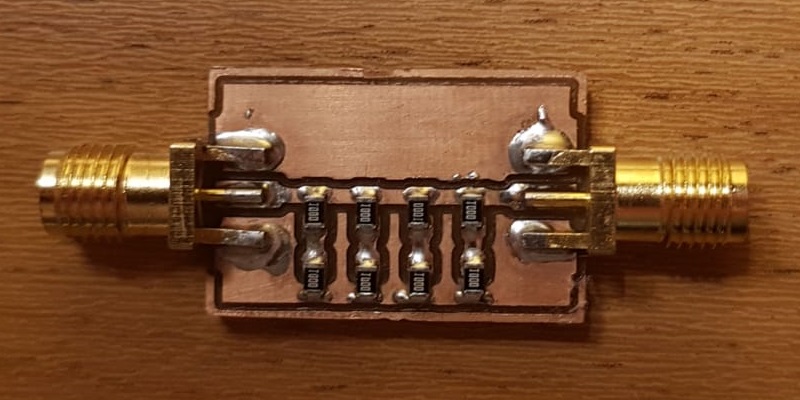

PCB:

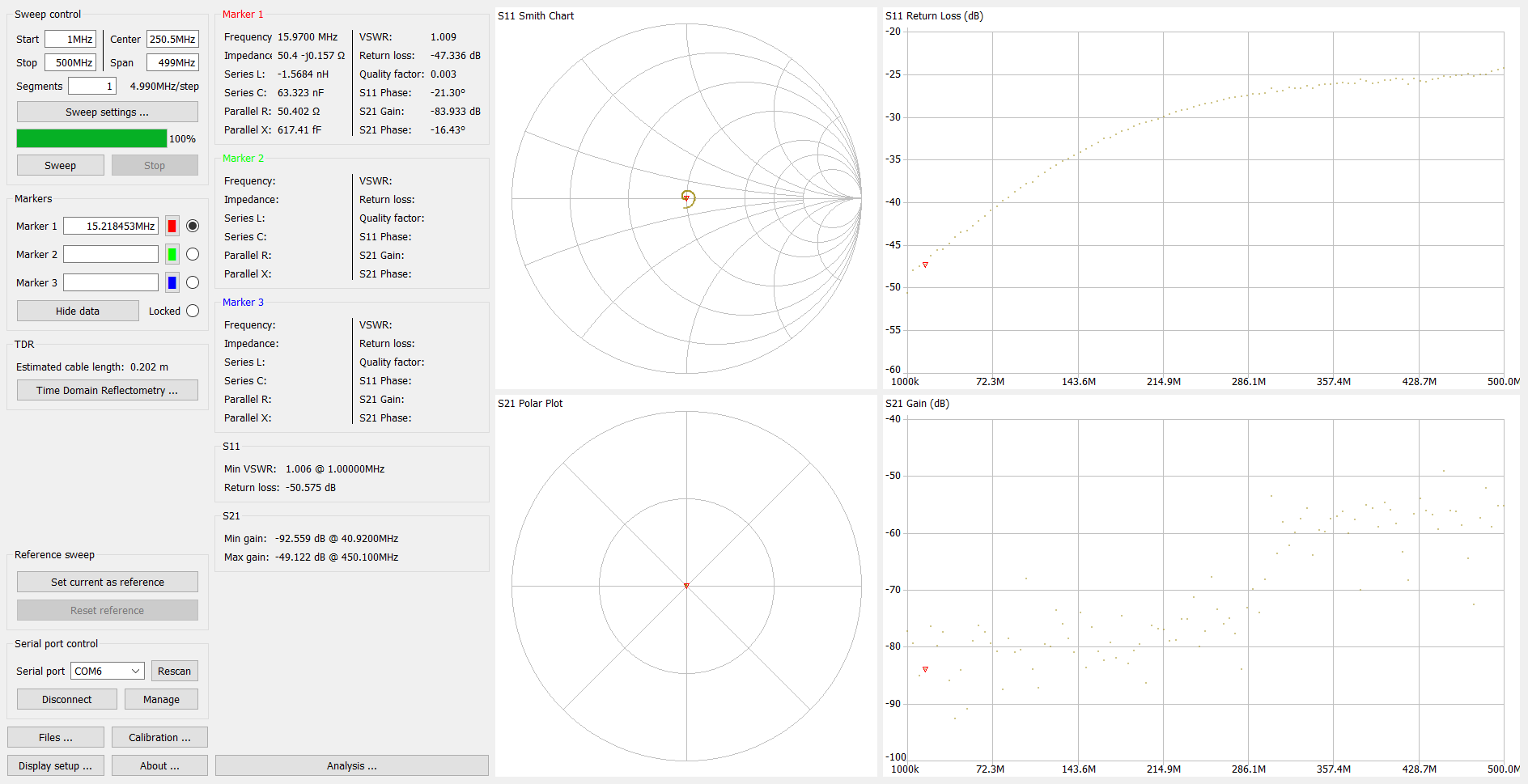

NanoVNA Messung:

Der Eingang vom 50Ω 1W Feedthrough Terminator wurde mit dem S11 Port des NanoVNAs verbunden.
Der Ausgang wurde hochohmig abgeschlossen und der S22 Port vom NanoVNA bleibt offen.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
