Musikbox

Klasse:

Dieses Projekt habe ich in der 1. HTL-Klasse fertiggestellt.

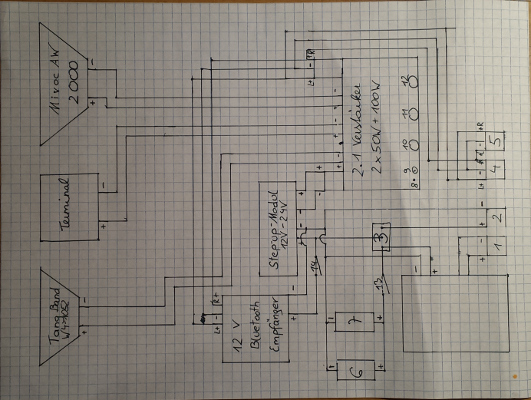

Verkabelung:

Die Zahlen am Schaltplan sollen Schalter, Anschlüsse und Lautstärkeregler kennzeichnen,
die auf einer Aluplatte (Steuerboard) eingebaut sind.

• 1 Hohlbuchse (Aufladen des Akkus)
• 2 Hohlbuchse (Anschluss für Netzteil)
• 3 Umschalter zwischen Akku, Netzteil und AUS
• 4 Klinkenbuchse INPUT
• 5 Klinkenbuchse OUTPUT (z.B.: Kopfhörer, Musik-Light, VU-Meter)
• 6 Voltmeter
• 7 Leistungsanzeige
• 8 Rote LED (wenn Verstärker Ein)
• 9 EIN/AUS Schalter für Verstärker
• 10 Poti für Stereo-Lautstärke
• 11 Poti für Subwoofer-Lautstärke
• 12 Poti für Gesamt-Lautstärke
• 13 EIN/AUS Schalter für Voltmeter und Leistungsanzeige
• 14 EIN/AUS Schalter für Bluetooth

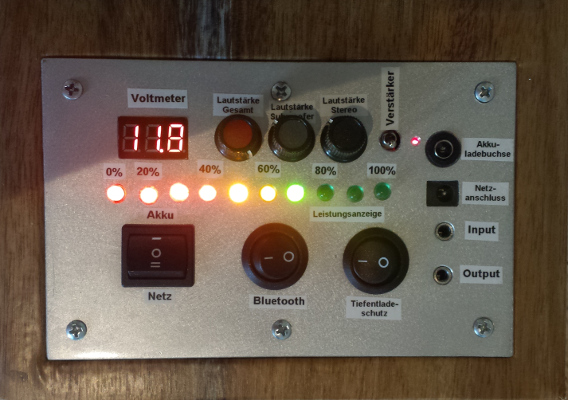

Steuerboard:



Gehäuse:

Wie viel Volumen soll das Gehäuse haben?

Wenn du willst, dass die Box gut klingt und auch einen ordentlichen Bass hat,
muss das Gehäuse dementsprechend angepasst werden.
Zum Beispiel macht es einen Unterschied, ob ein Subwoofer in ein 5L geschlossenes Gehäuse (weniger Bass)
oder in einem 30L Bassreflex-Gehäuse (mehr Bass) verbaut ist.
Nicht nur beim Bass, sondern auch beim Klang spielt das Gehäuse eine große Rolle!

Aus welchem Material soll das Gehäuse sein?

Aus akustischer Sicht soll euer Gehäuse möglichst steif und schwer sein, damit es nicht mitschwingt.
Aus praktischer Sicht soll es möglichst leicht und stabil sein, d.h man sollte die goldene Mitte finden.
Die meist verwendeten Materialien sind Spannplatten, MDF, Sperrholz (Pappel/Buche), Multiplex.

Wie viel Volumen hat das Gehäuse meiner Musikbox?

Das ganze Gehäuse hat ein Bruttovolumen von 13,8L.
Da Subwoofer und Breitbänder getrennt spielen, hat der Breitbänder ein Bruttovolumen
von 2,8L (geschlossenes Gehäuse) und der Subwoofer 11L (Bassreflex-Gehäuse).


Hier ein Link zu einer Website, die dir alles über den Lautsprecherbau erklärt! :)
Website: http://www.just-imagine-speakers.de/
Auf YouTube gibt es einen YouTuber, names "Leo Lautsprecher", der sehr lehrreiche Videos macht!
YouTube: https://www.youtube.com/user/Bluemchenwiese1

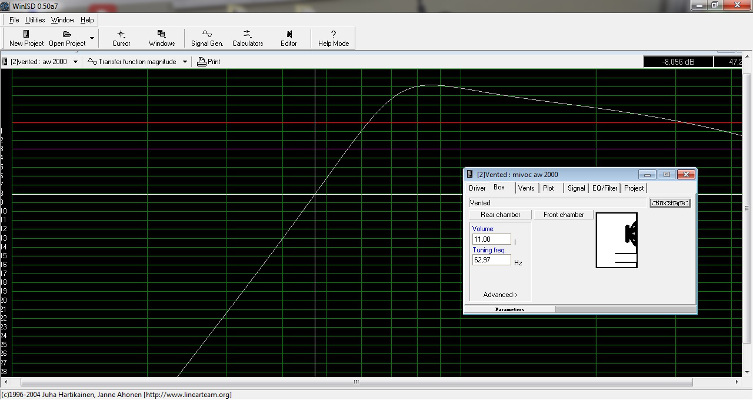

Simulationen:

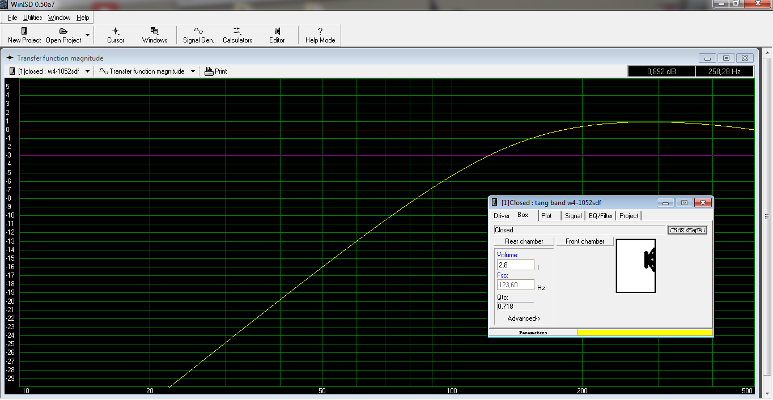

Hier sind meine Simulationen (sorry für die schlechte Qualität) vom
Tang Band W4-1052SDF Breitbänder und dem Mivoc Aw 2000 Subwoofer.
Das Programm nennt sich WinISD.



Für einen besseren Frequenzgang müsste das Gehäuse größer sein, hat aber auch so genug Bass! 😀



Verbaute Teile:

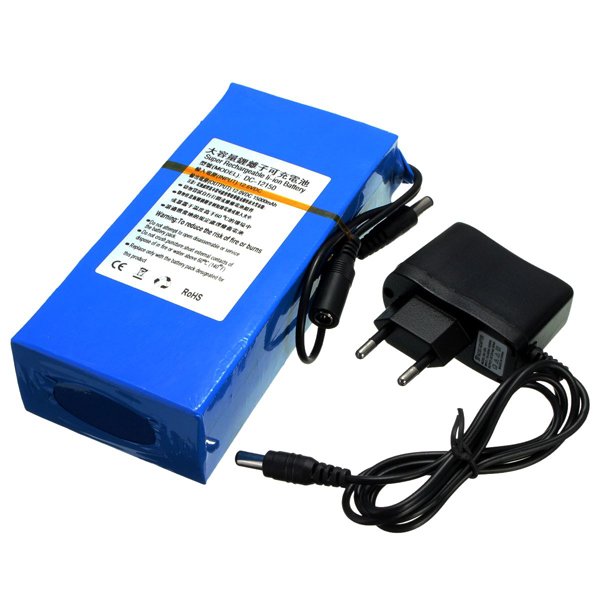

Akku



Verstärker



2.1 Class D Verstärker mit 1 Subwooferausgang mit integriertem Tiefpassfilter und 2 Stereoausgänge.

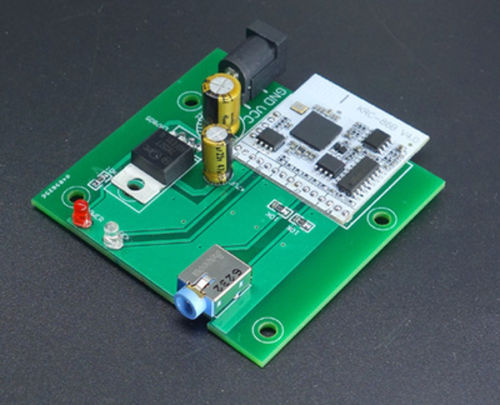

Bluetooth Empfänger Board



NE5532 Vorverstärker



Da die Musikbox mit einem Handy nicht so laut geht, als mit einem Laptop,
habe ich einen Vorverstärker eingebaut, der das Handysignal zusätzlich verstärkt.

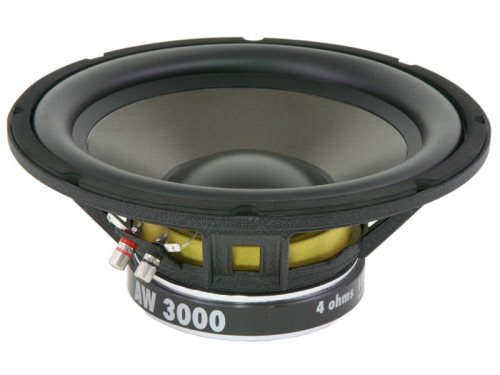

Lautsprecher Chassis

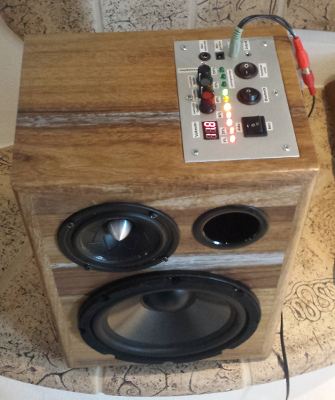

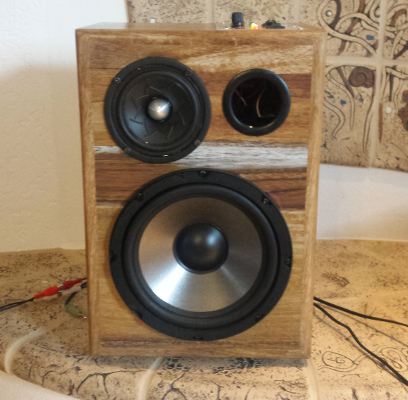

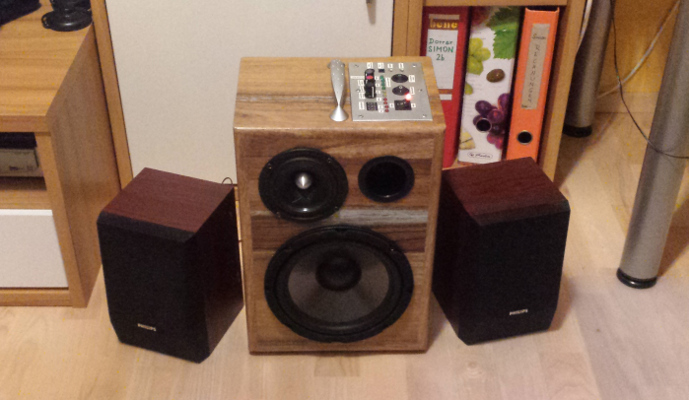

Endergebnis:

Wie ist der Klang/Bass?

Meine HTL Kollegen und ich sind mit dem Endergebnis mehr als zufrieden!
Die Lehrer fanden den Bass auch ganz amüsant 😂


Es ist nicht gerade die billigste Box geworden, aber ich habe wieder einiges dazu gelernt
und das Bauen macht ja am meisten Spaß ;-).




Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
