20 LED VU-Meter

Klasse:

Dieses Projekt habe ich im 1. HJ der 2. HTL-Klasse fertiggestellt.

Beschreibung:

Ein VU-Meter (Englisch: Volume Units Meter) ist ein Aussteuerungsmesser, also ein Messinstrument
zur Beurteilung der Aussteuerung in der Tontechnik. Es zeigt den Gleichrichtwert des Audiosignals an.

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

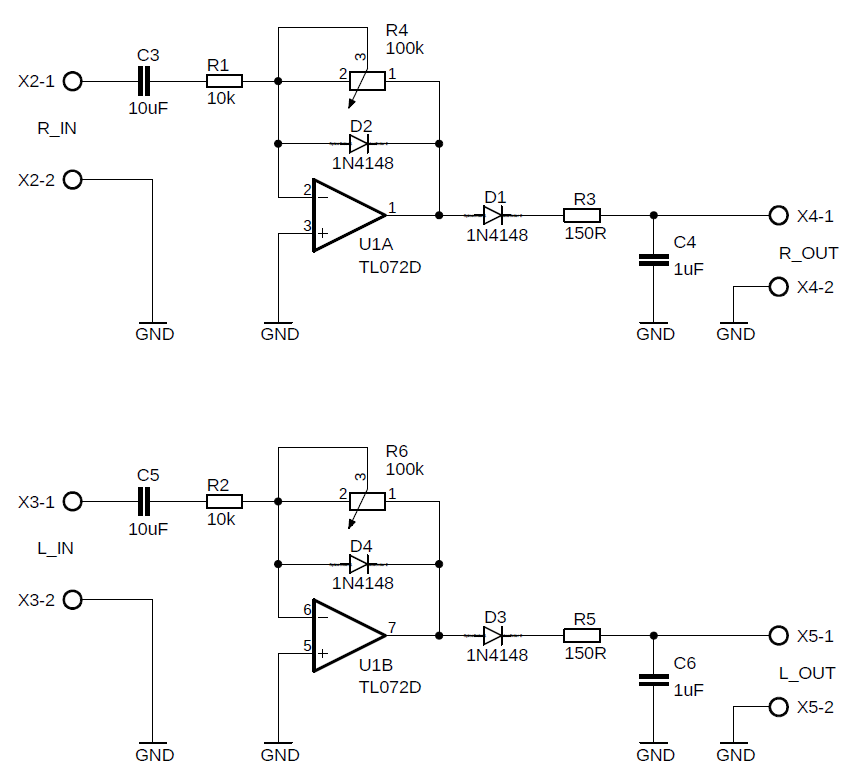

Schaltplan:

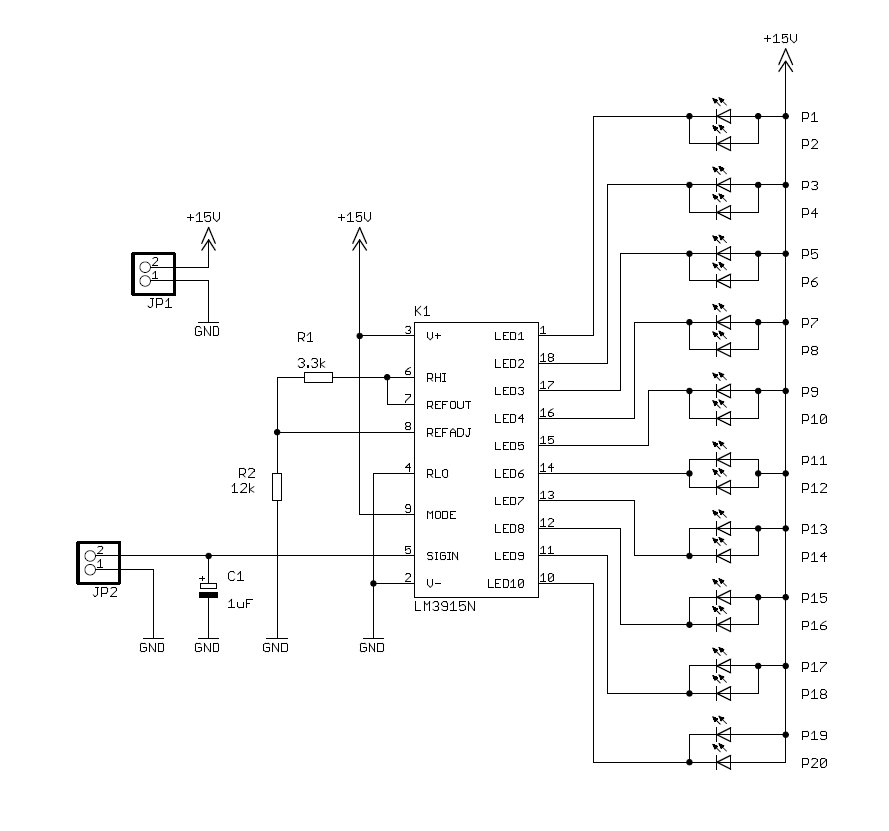

Note: Abhängig von der Signalquelle und den verwendeten LEDs müssen die
Widerstände R1 und R2 beim rechten Schaltplan angepasst werden.
Die Formeln dazu findest du im Datenblatt vom LM3915.

Stücklisten:

Preamplifier:

1x TL072 (OPV)
2x 100kΩ Poti
2x 10kΩ Widerstand
2x 150Ω Widerstand
4x 1N4148
2x 10uF Kondensator
2x 1uF Kondensator
Anschlussklemmen

VU-Meter:

1x LM3915N (LED-Driver IC)
20 LEDs (Farbe deiner Wahl)
1x 100kΩ Poti
1x 12kΩ Widerstand
1x 3.3kΩ Widerstand
1x 1uF Kondensator
Anschlussklemmen

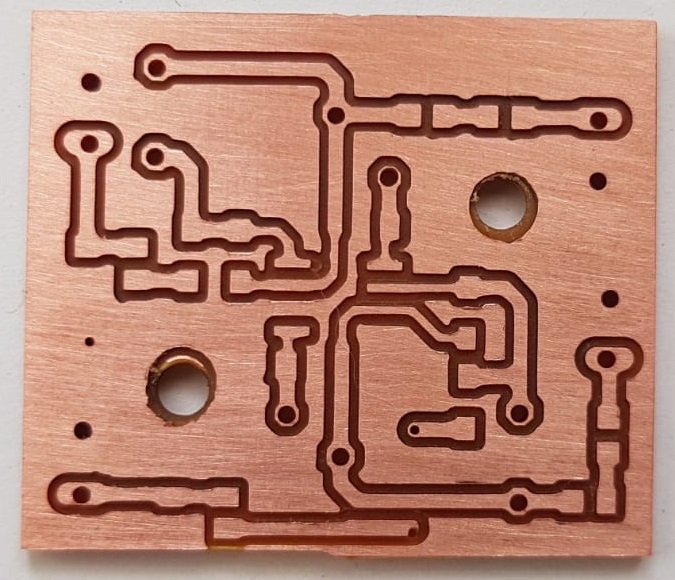

PCB:

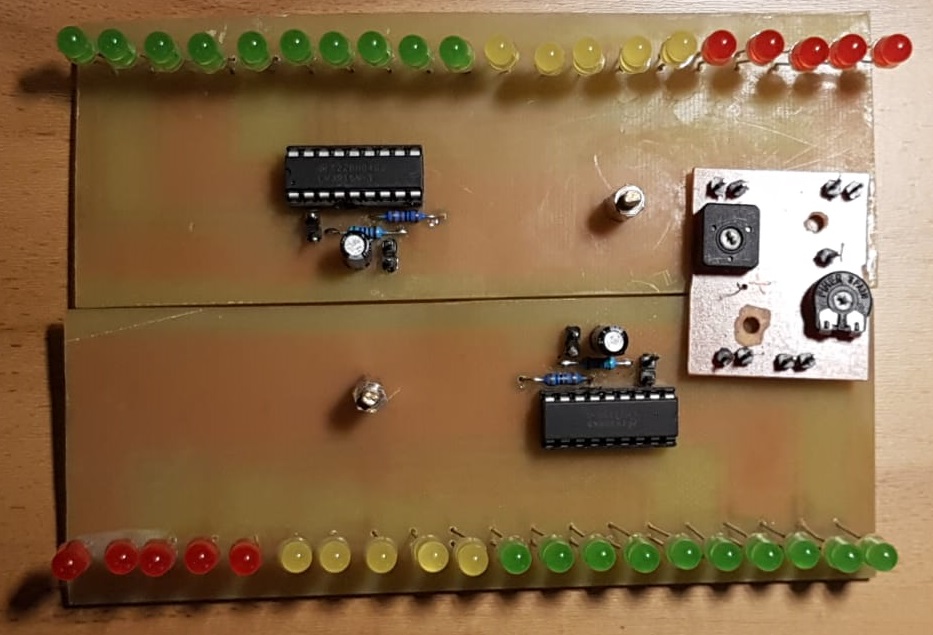

Endergebnis:

Das VU-Meter ist im 200W 2.1 Verstärker eingebaut und kann dort auch angesehen werden.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
