Musik-Light

Klasse:

Dieses Projekt habe ich in der 1. HTL-Klasse fertiggestellt.

Beschreibung:

Musik-Light kann man mit einer Lichtorgel vergleichen.
Also, wenn zum Beispiel LEDs zum Bass der Musik mitblinken.

Alle Dateien können unter Downloads heruntergeladen werden.

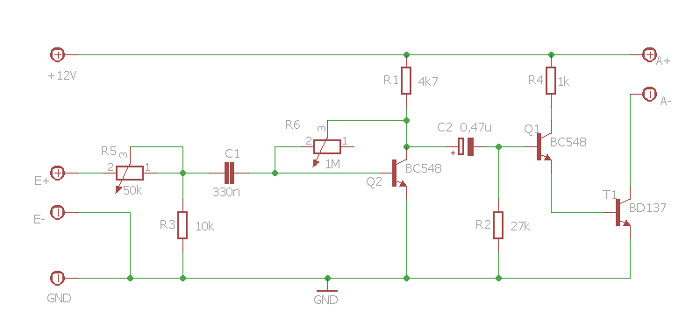

Schaltplan:

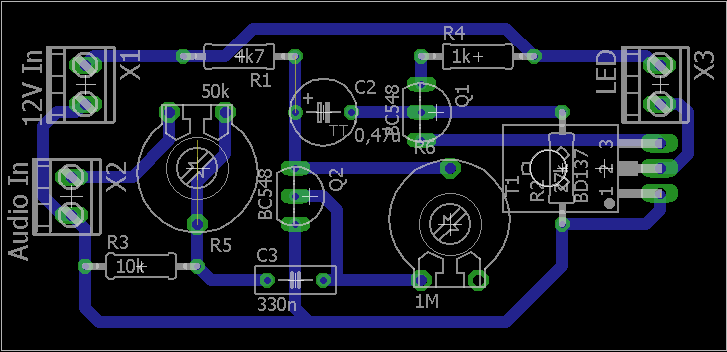

PCB-Layout:

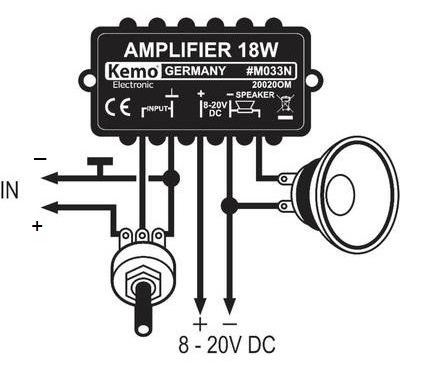

Verkabelung:

Zum Verstellen der Lautstärke würde ich einen 10kOhm Poti empfehlen.

Wo was anschließen?:

+12V: Pluspol von der 12V Betriebsspannung
GND: Minuspol der Betriebsspannung
E+: Pluspol vom Musiksignal z.B vom Verstärker (beim oberen Verkabelungsplan bei IN)
E-: Minuspol (Masse) vom Musiksignal z.B vom Verstärker (beim oberen Schaltplan bei IN)
A+: Pluspol von den LEDs
A-: Minuspol von den LEDs

Stückliste:

4,7kΩ Widerstand
1kΩ Widerstand
10kΩ Widerstand
27kΩ Widerstand
50kΩ Poti
1MΩ Poti
10kΩ Poti
330nF Kondensator
0,47µF Kondensator
2x BC548 oder BC547 Transistor
BD 147 oder BD 137 Leistungstransistor
Visaton FRS 8 4Ω Breitbandlautsprecher
12W/18W Kemo Verstärkermodul
Gehäuse deiner Wahl
LED-Streifen

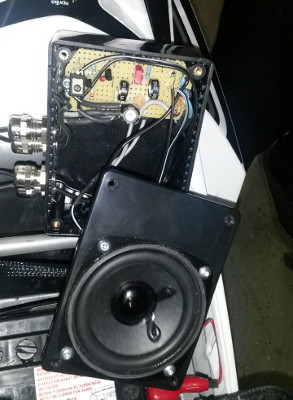

Gehäuse:

Im Gehäuse ist die Platine, ein 18W Verstärkermodul und ein Visaton FRS 8 Breitbandlautsprecher verbaut.

Wie ist der Klang/Bass?

Da im Moped nicht viel Platz ist, konnte ich natürlich nicht das gewünschte Gehäusevolumen,
welches mindestens 1 Liter bei diesem Lautsprecher beträgt, verwenden. Deshalb ist die Musikqualität nicht die Beste.
Da dieser Breitbandlautsprecher einen Frequenzgang von 100Hz-20000Hz hat und sehr klein ist,
ist auch fast kein Bass vorhanden. Am Moped aber völlig ausreichend.

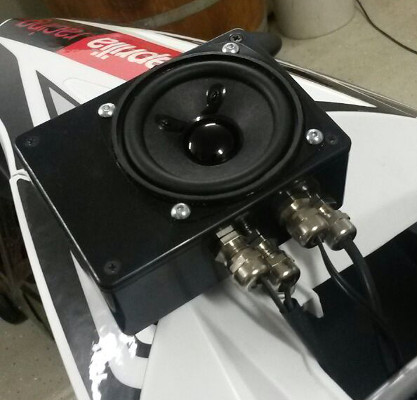

Endergebnis:

Ich finde, dass sich das Ergebnis sehen lassen kann.
Außerdem habe ich bei diesem Projekt wieder einiges dazugelernt und das ist eigentlich der Sinn der Sache.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
