Leistungsanzeige

Klasse:

Dieses Projekt habe ich in der 1. HTL-Klasse fertiggestellt.

Beschreibung:

Eine Leistungsanzeige soll zeigen, wie voll deine Spannungsquelle (Akku, Batterie) noch ist.
Es gibt einige Varianten, wie die Leistung angegeben werden kann,
bei dieser Anzeige zum Beispiel mit LEDs.

Ich verwende diese Leistungsanzeige beispielsweise für den
Tiefentladeschutz meines Li-ion Akkus in meiner Musikbox.
Wenn ein Akku tiefentladen wird, geht er meistens kaputt.

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

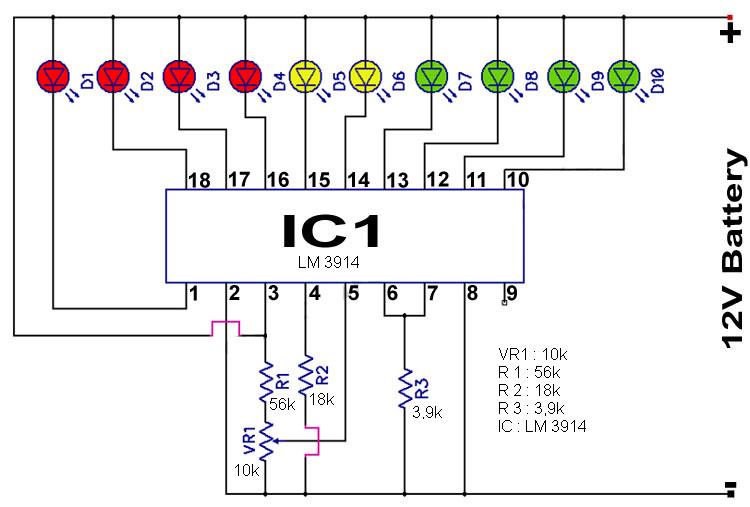

Schaltplan:

Note:Dieser Schaltplan ist für Akkus mit 15V geladen und 10V entladen.
Für Akkus mit 12,6V geladen und 10,8V entladen, ist unten eine Erklärung, wie das eingestellt wird.

Wie wird die Schaltung für 15V/10V eingestellt?:

Versorge die Schaltung mit 15V Eingangsspannung und stelle den Poti so, dass die 10. LED leuchtet.
Bei ca. 10V sollte die 1. LED leuchten.

Wichtig: Falls du jetzt nicht einen Akku hast, der mit 15V geladen und mit 10V entladen wird,
sondern einen Akku mit anderen Spannungen (egal welcher),
befolge diese Anleitung anhand dieses Beispiels (12,6V geladen/10,8V entladen):

• 1. Entferne R2(18kOhm), aber die Verbindung zwischen Pin 4 und - soll erhalten bleiben.
• 2. Verbinde die Schaltung mit der Spannung, mit der dein Akku geladen ist! (bei mir 12,6V)
• 3. Stelle nun den 10kOhm Poti so, dass die 10. LED leuchtet.
• 4. Verbinde die Schaltung mit der Spannung, mit der dein Akku entladen ist! (bei mir 10,8V)
• 5. Nun wird statt R2 ein 200kOhm Poti eingebaut und stell diesen so, dass das 1. LED leuchtet.
• 6. Miss den Wert vom Poti (bei mir waren es ca. 67,7kOhm), ersetze diesen durch Widerstände
  und schon funktioniert die Anzeige für eine andere Spannung.
  So funktioniert das mit jedem anderen Spannungsbereich auch.

Stückliste für 12V Akku:

• LM3914 IC
• VR1: 10kΩ Poti
• 10 LEDs (Farbe deiner Wahl)
• R1: 56kΩ Widerstand
• R2: 18kΩ Widerstand (je nach Eingangsspannug, 12V/24v usw.)
• R3: 3,9kΩ Widerstand (wenn LEDs zu dunkel, kleineren Widerstand nehmen, z.B. 1,5kΩ)

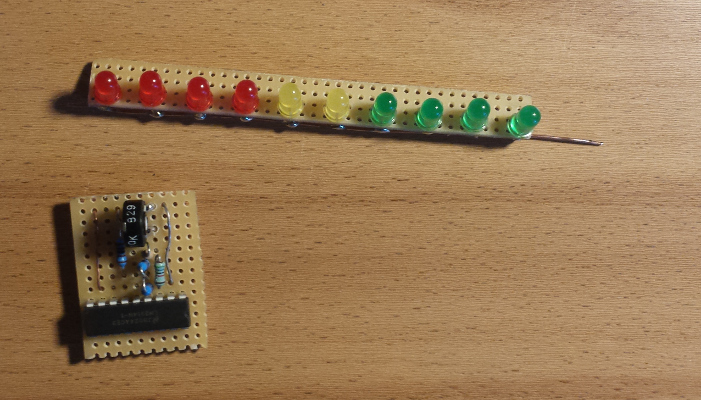

PCB:

Elektronik und LEDs (nicht verbunden, da die Anzeige erst in die Musikbox eingebaut wird).

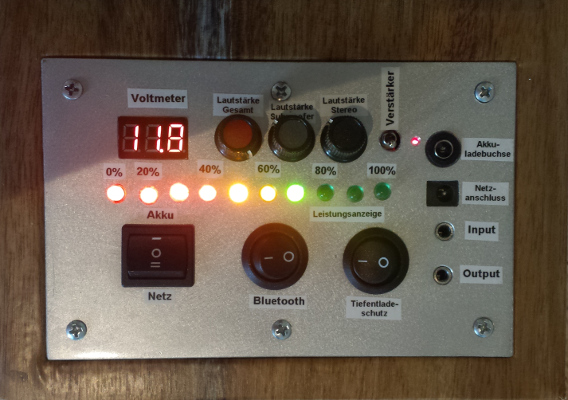

Endergebnis:

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
