50Ω 10dB Pi-Attenuator

Beschreibung:

Hier zeige ich meinen 50Ω 10dB Pi-Attenuator und stelle alle Files zum Download bereit.

Ein 50Ω 10dB Pi-Attenuator dient dazu, zwei Schaltungen mit 50Ω Impedanz zu verbinden und
gleichzeitig eine frequenzunabhängige Dämpfung zu erreichen.

Möchte man zum Beispiel einen Verstärkerausgang mit einem VNA messen, muss am VNA Eingang
ein Attenuator geschaltet werden, um diesen nicht zu beschädigen.

Die Schaltung wurde mit dem Chemandy Online Calculator berechnet.
Das PCB wurden von mir desigend.

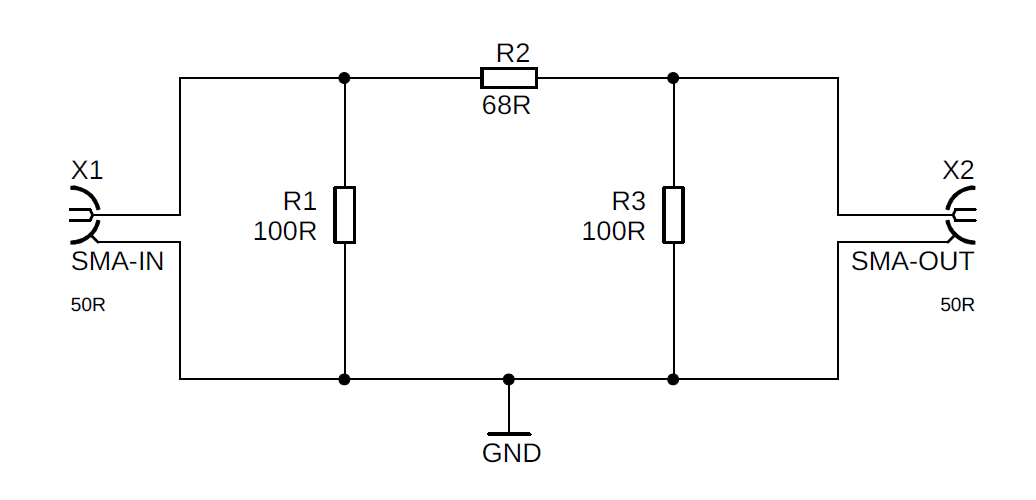

Schaltung:

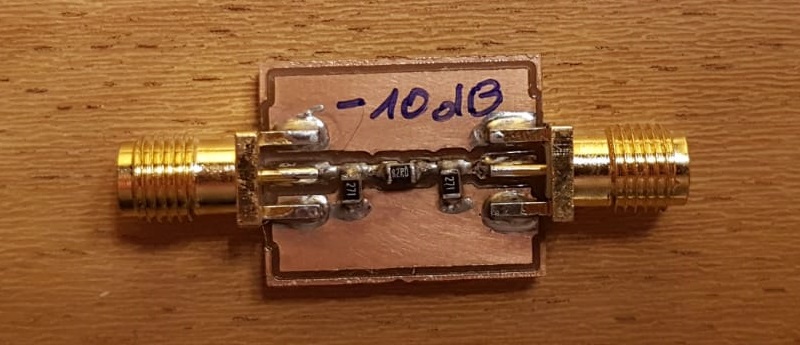

PCB:

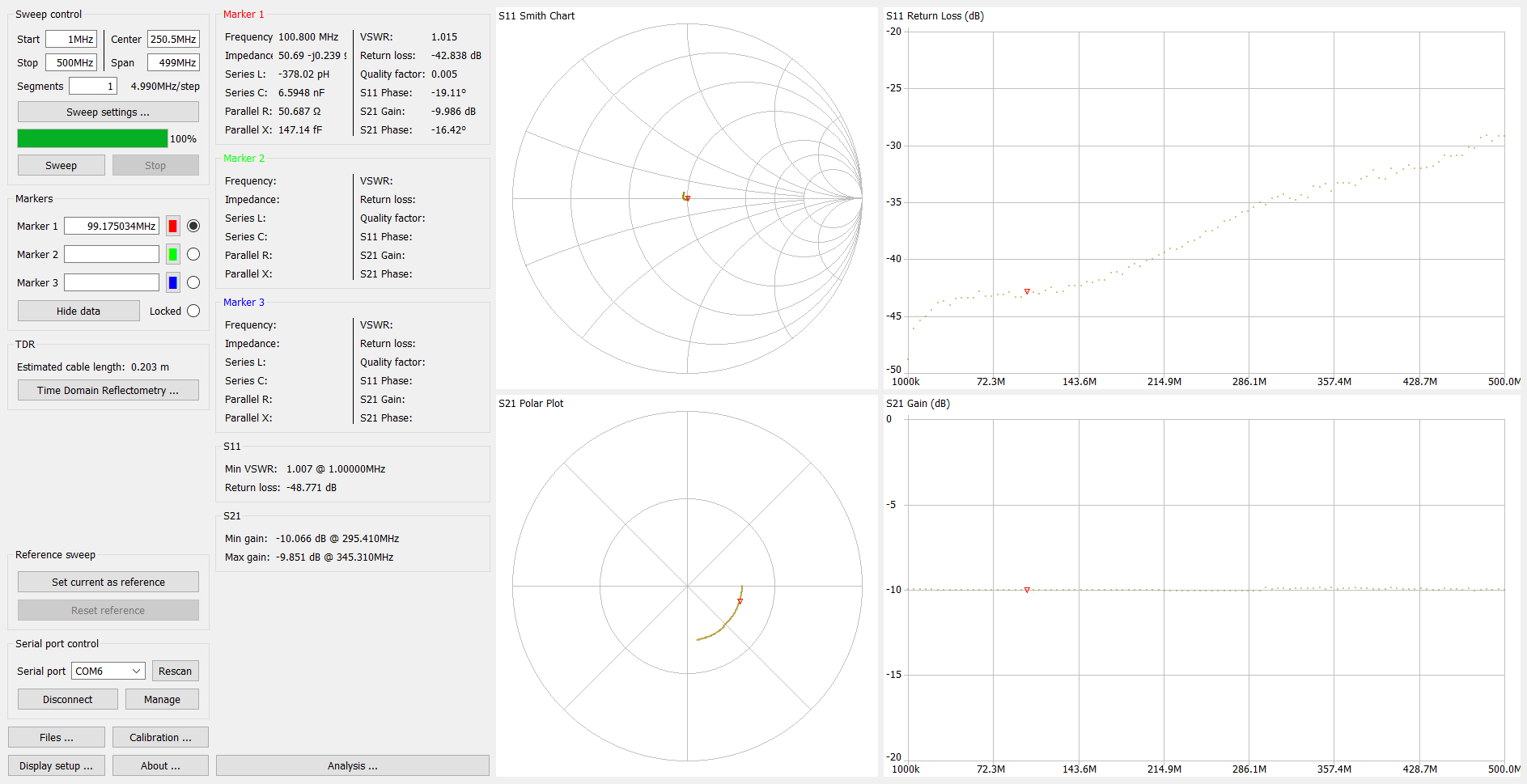

NanoVNA Messung:

Der Eingang vom 50Ω 10dB Pi-Attenuator wurde mit dem S11 Port des NanoVNAs verbunden.
Der Ausgang wurde mit dem S22 Port vom NanoVNA verbunden.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
