200W 2.1 Verstärker

Klasse:

Dieses Projekt habe ich in der 5. HTL-Klasse fertiggestellt.

Beschreibung:

Die Endstufe wird mit einen 2x15V 300W Ringkerntrafo angetrieben.
Durch Gleichrichtung und 60mF Kapazität bekommt man unter Volllast eine Gleichspannung von +-20V.
Das Audiosignal wird gefiltert und vorverstärkt bevor es in in die wirkliche Endstufe gelangt.
Zwei Endstufen sind für den Stereo-Sound verantwortlich und die anderen zwei Endstufen
werden gebrückt und sind für den Subwoofer verantwortlich.

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

Technische Daten

• Ausgangsleistung (nicht gebrückt): 35Wpeak / 25Wrms
• Ausgangsleistung (gebrückt): 140Wpeak / 100Wrms
• Wirkungsgrad: 66% (für AB-Endstufe absolut in Ordnung)
• Klirrfaktor: 0.147%
• Slewrate: 25.4V/us

Features

• Aktivfilterung: Stereofilterung, Subsonicfilter mit Bassanhebung, Gesamt-, Bass- und Höhenlautstärkenreglung
• zwei Stereo Endstufen: jeweils Endstufe für linken/rechten Kanal mit 25Wrms Ausgangsleistung
• gebrückte Endstufe: gebrückte Endstufe für Subwoofer mit 100Wrms Ausgangsleistung
• PWM-Lüftersteuerung: Lüfter werden über Temperaturfühler vom Kühlkörper und PWM gesteuert

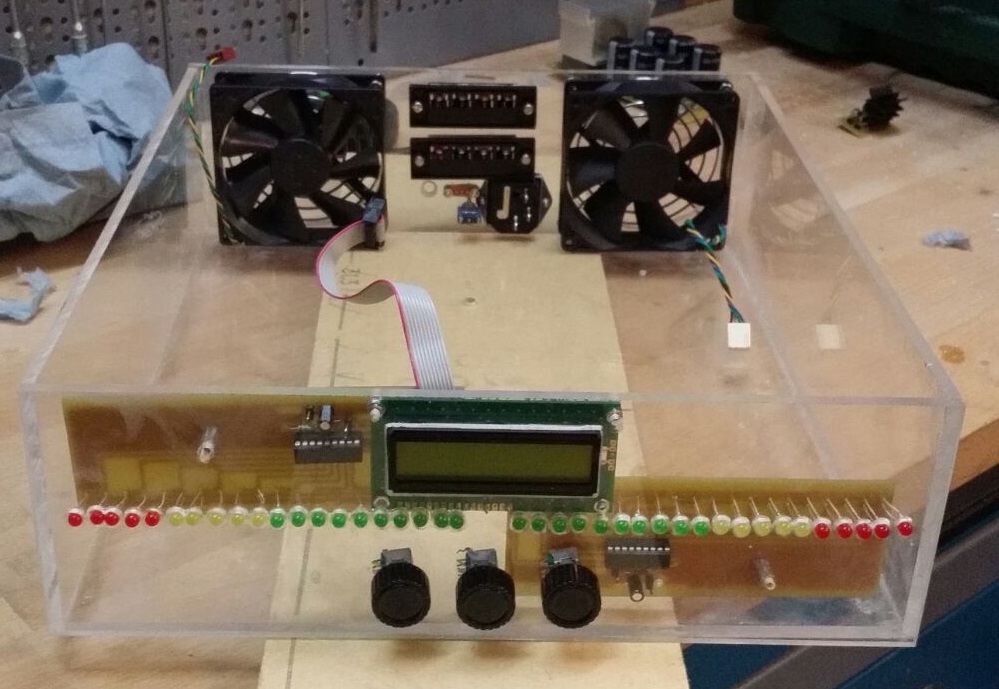

• VU-Meter: LEDs schlagen zum Bass mit - mehr anzeigen
• LCD-Anzeige: LCD zeigt Kühlkörpertemperatur und RPM der Lüfter an

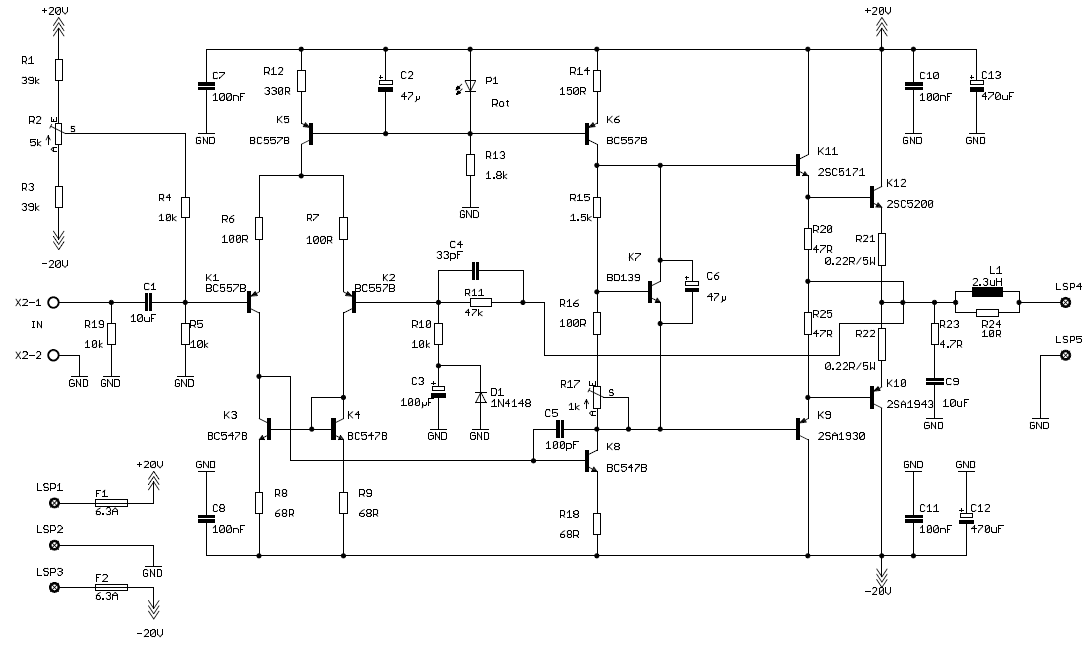

Schaltpläne:



Alle anderen Schaltpläne (Aktivfilter, Lüftersteuerung und Netzteile) stehen ebenfalls zum Download zur Verfügung.

PCBs:

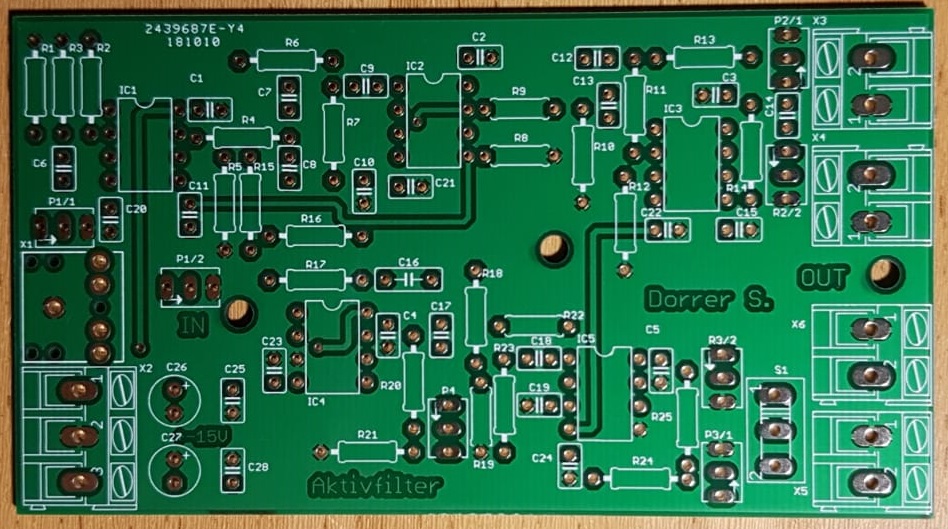

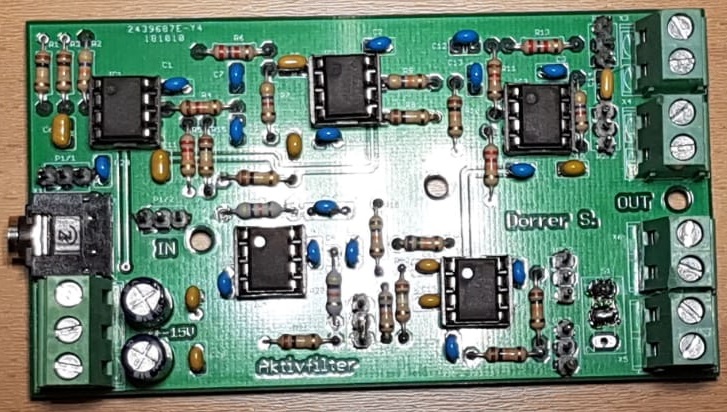

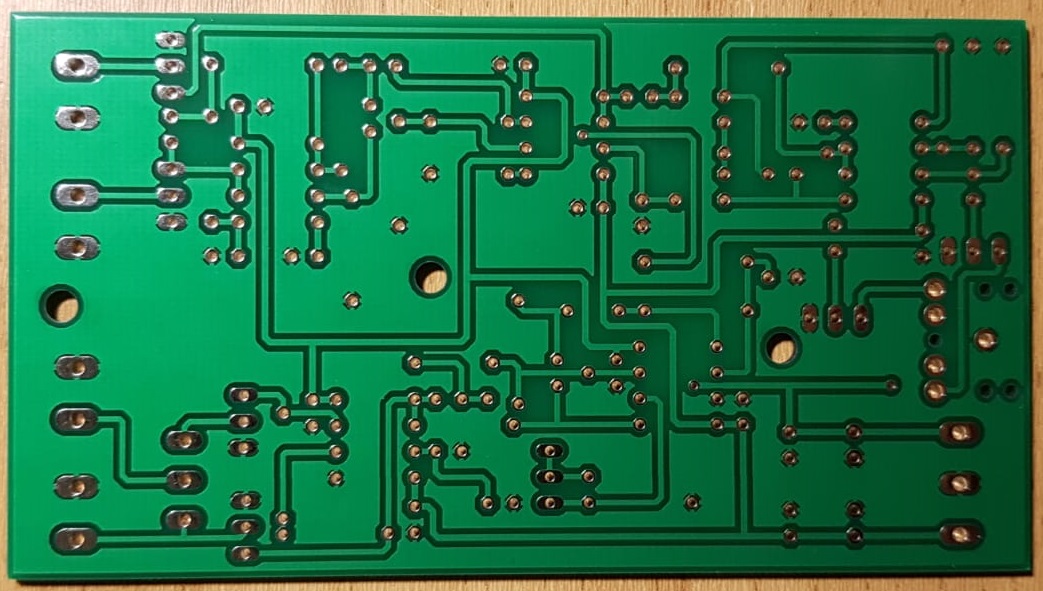

Aktivfilter-Platine

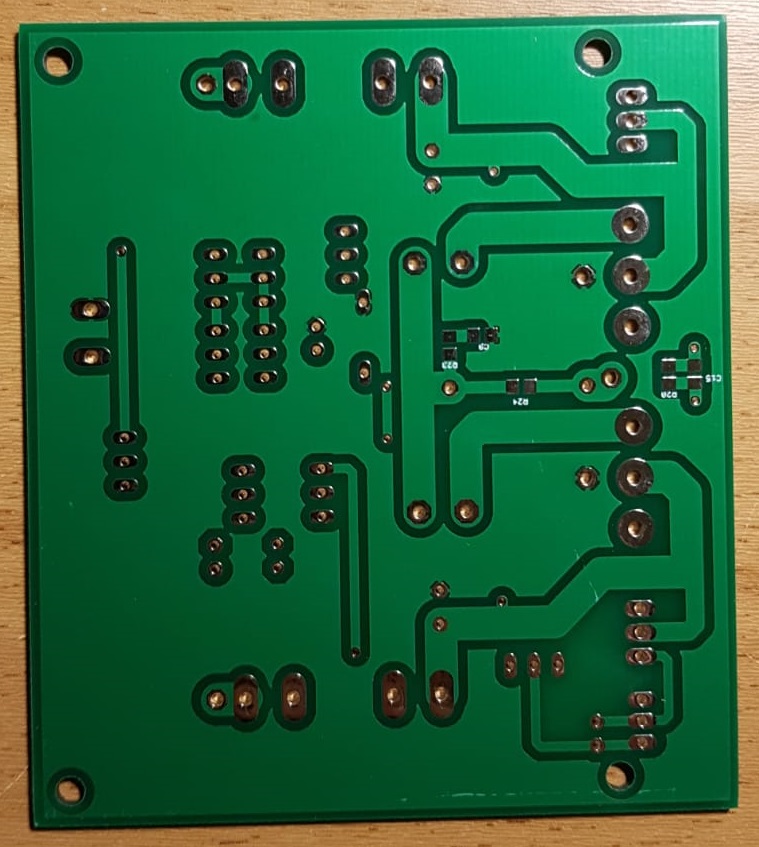

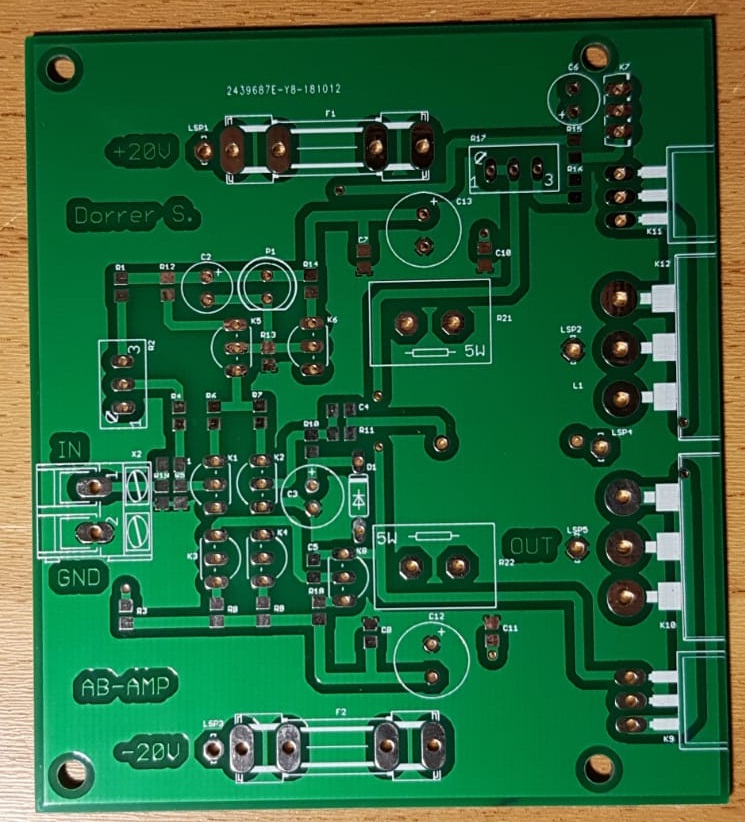

AB-Verstärker-Platine

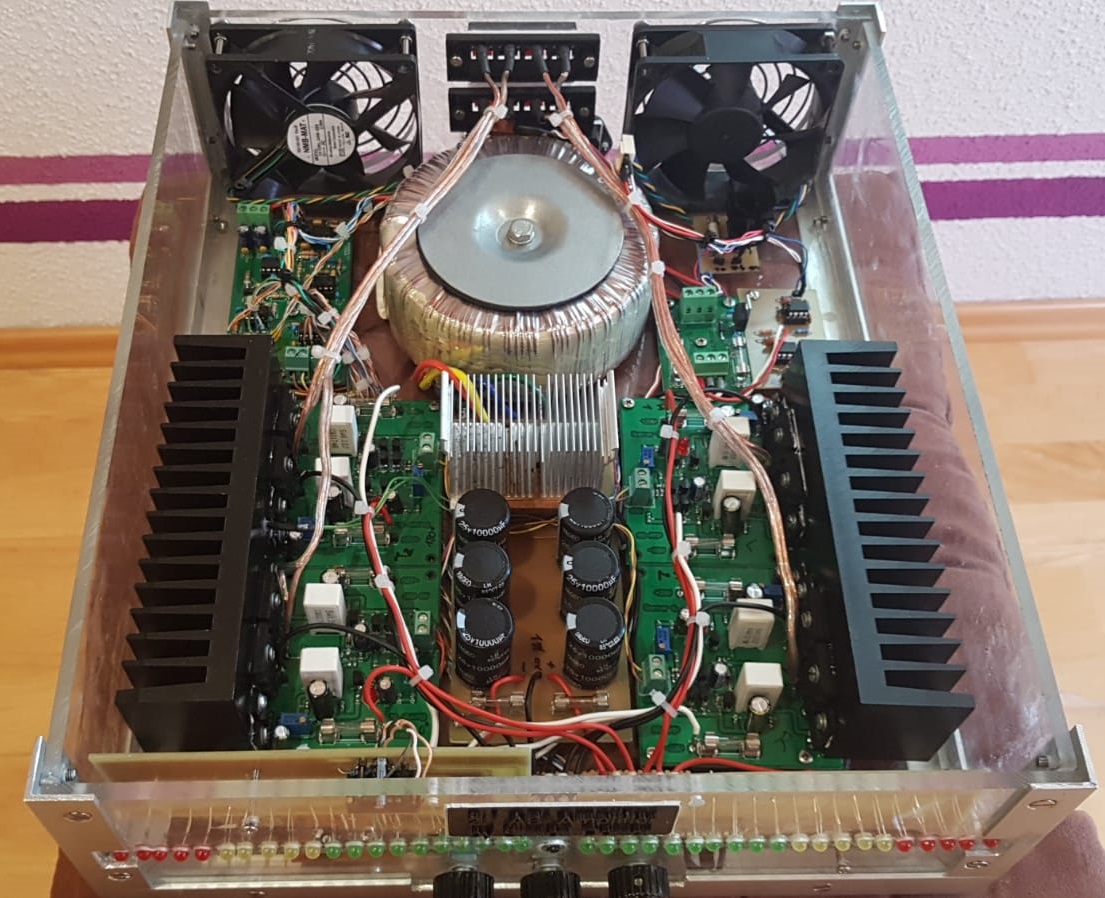

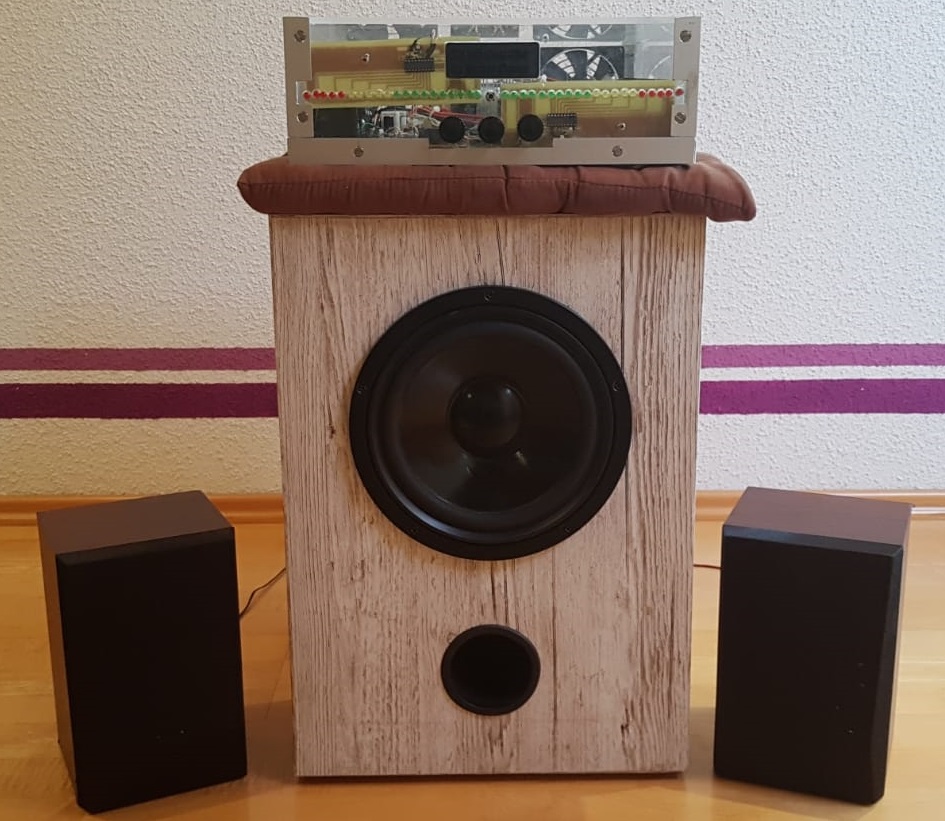

Endergebnis:




Alle Messungen (THD, Linearität, Slew Rate und Wirkungsgrad) findest
du im Download-Ordner unter ("AB-Audioamplifier/AB-Amplifier_Calculation.pdf").
Durch die Entwicklung und Berechnung der Endstufe wurde mein Wissen von Verstärkern um einiges verbessert.
Der Bau von Class A, B und AB Verstärkern mit den zusätzlichen Vorstufen fällt mir nun sehr leicht.
Weiters habe ich zum ersten Mal Aktivfilter Schaltungen entwickelt, berechnet und realisiert.
Der Netzteilbau wurde auch wieder aufgefrischt.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
