16x8 RGB LED-Matrix

Klasse:

Dieses Projekt habe ich in der 2. HTL-Klasse fertiggestellt.

Beschreibung:

Dieses Projekt bezieht sich eigentlich auf meine alte 10x5 LED-Matrix. Nur ist diese größer (16x8) und mit RGB LEDs.
Weiters habe ich dieses Projekt mit richtigen geätzten Platinen gebaut.
Außerdem habe ich mir das Ziel gesetzt, Spiele wie Snake und Tetris darauf zu spielen.
Hier wollte ich nicht mit einem Arduinoboard arbeiten. Den ATmega328p habe ich mit AVR-Studio, Arduino IDE (über den Arduino-Bootloader) und WIN-AVR programmiert.

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

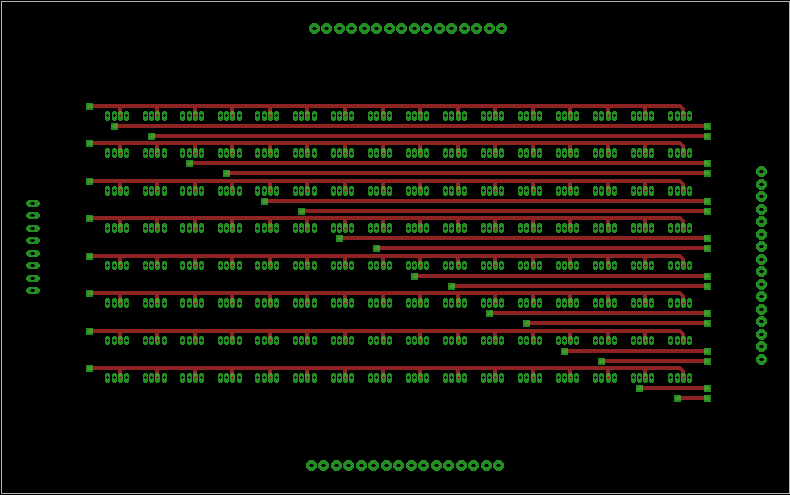

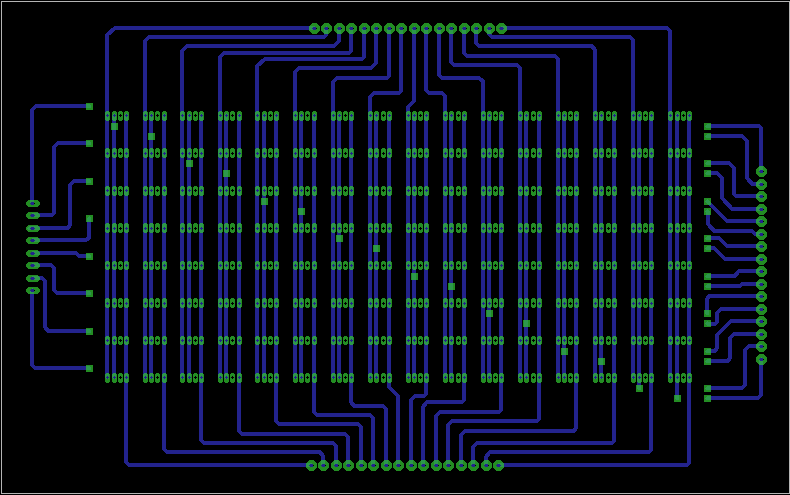

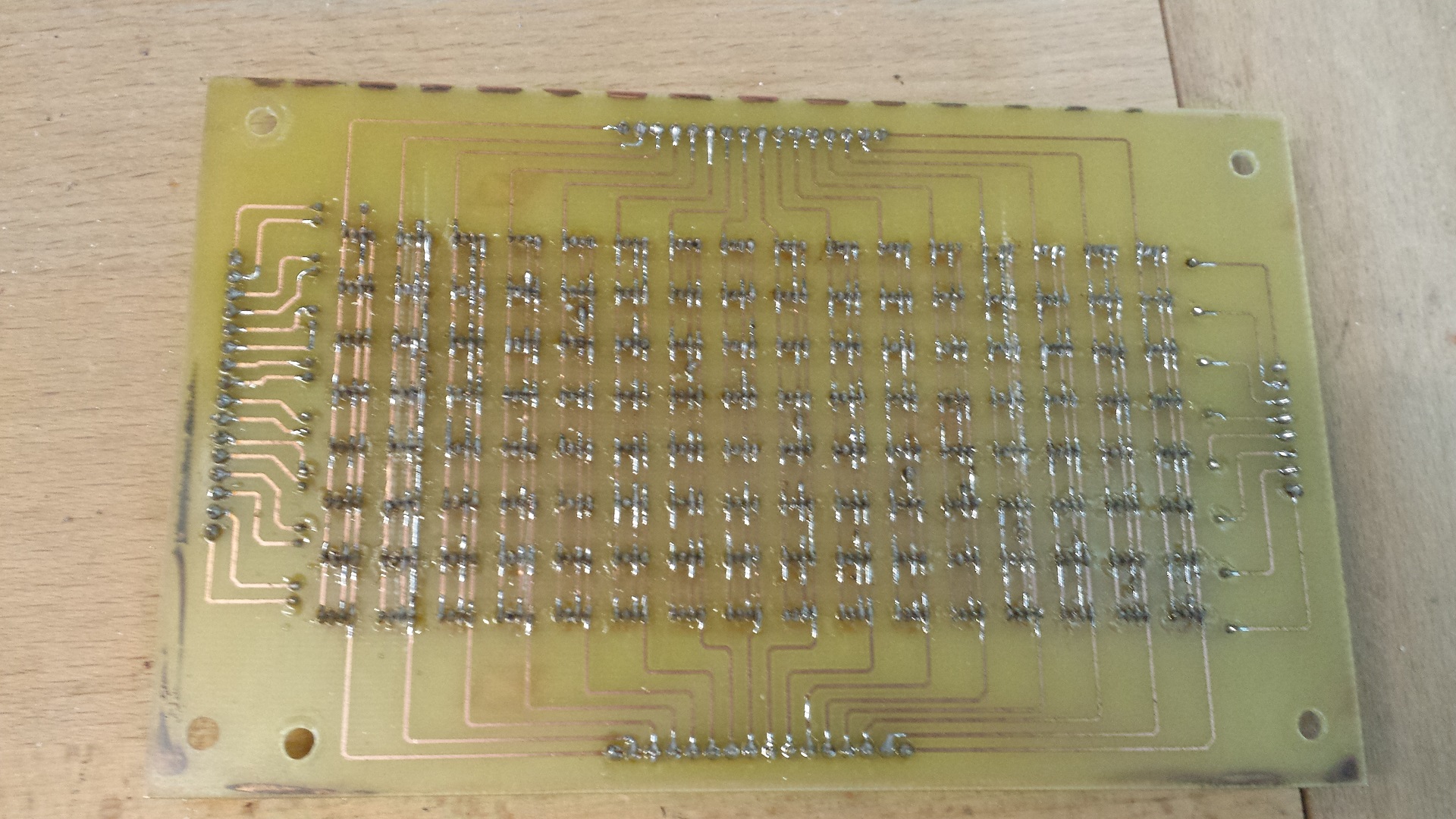

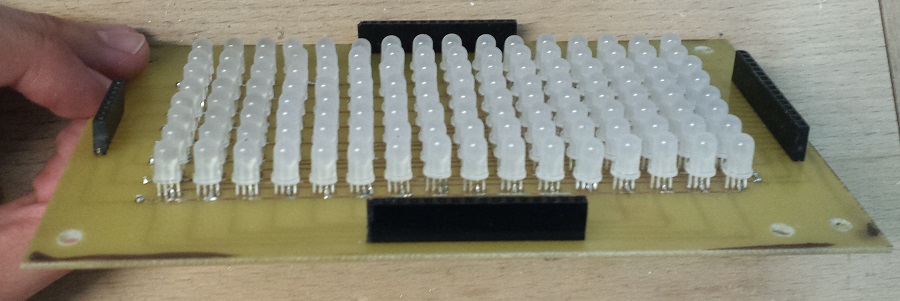

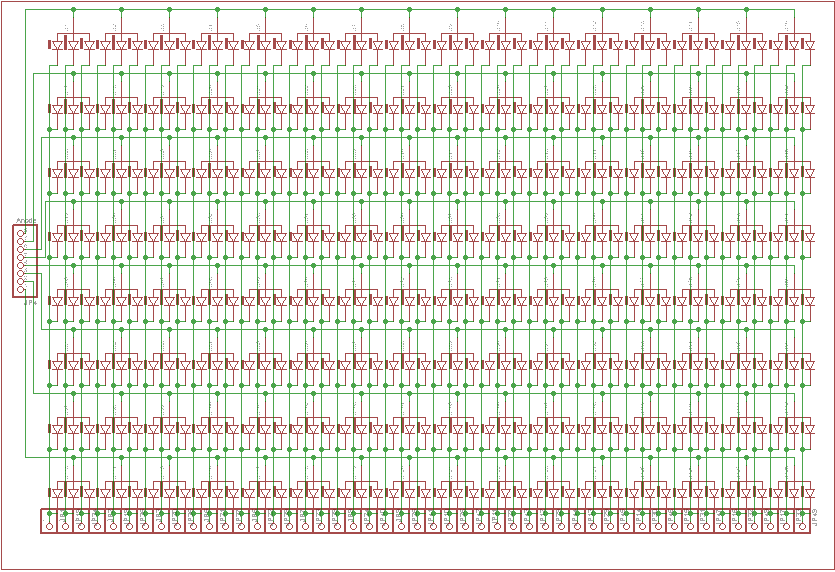

LED-Display Platine

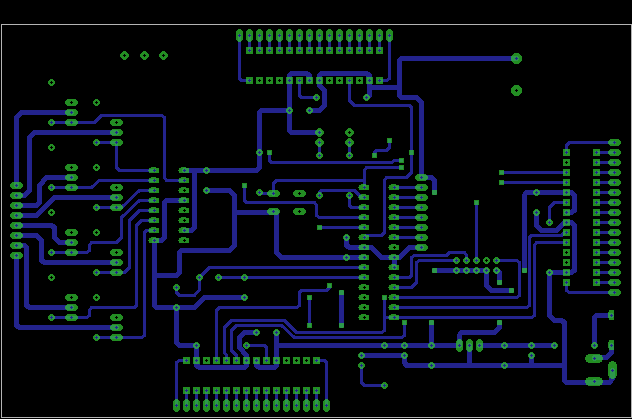

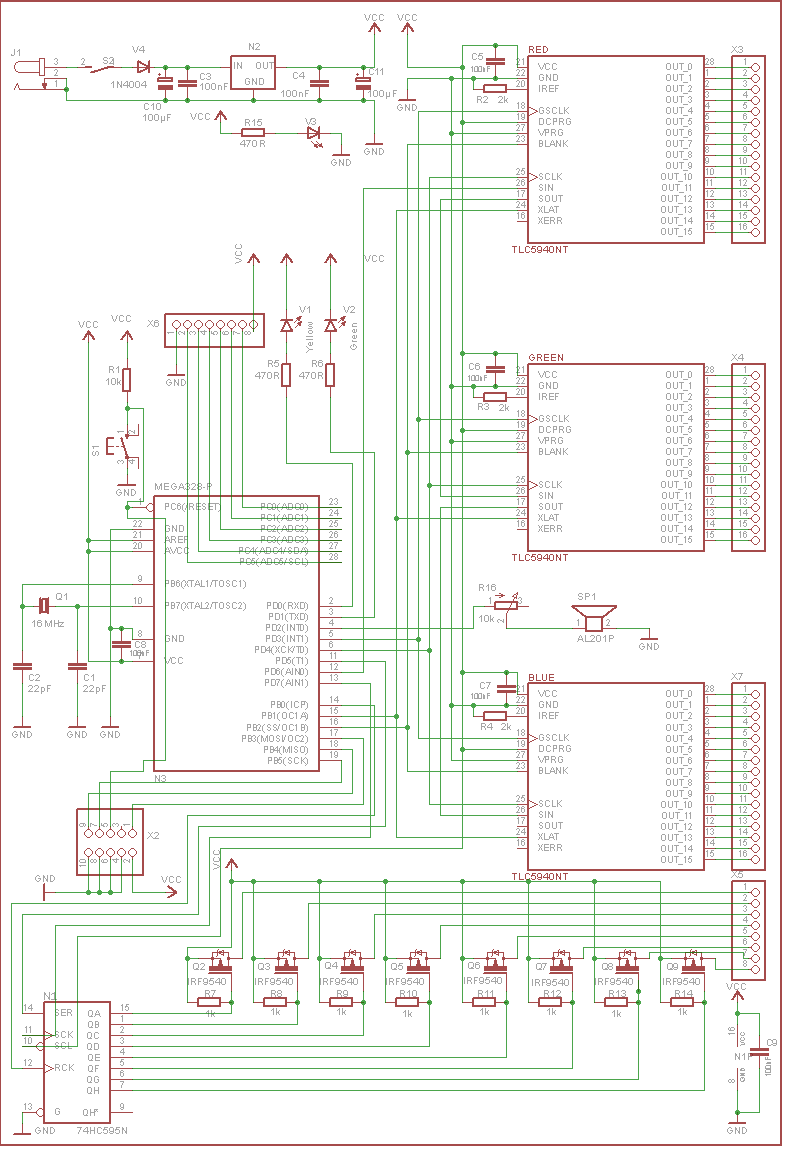

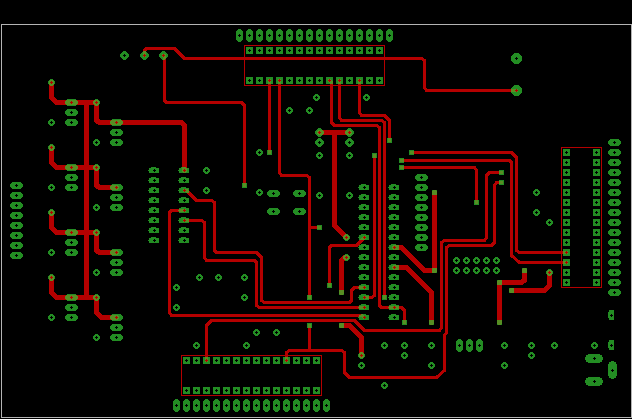

Hauptplatine:

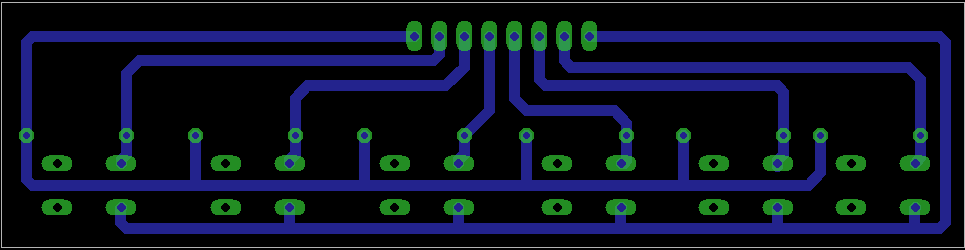

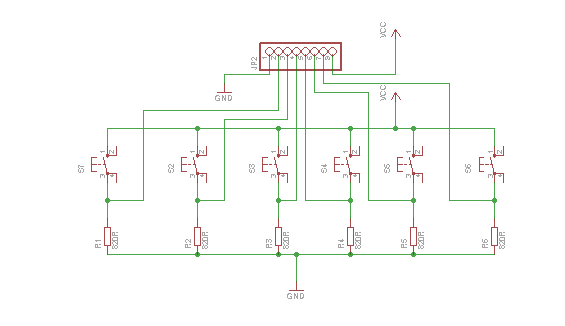

Controllerplatine:

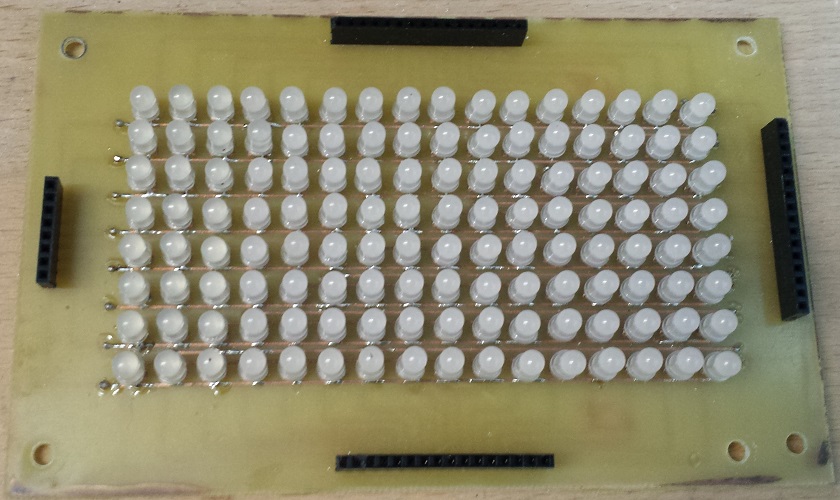

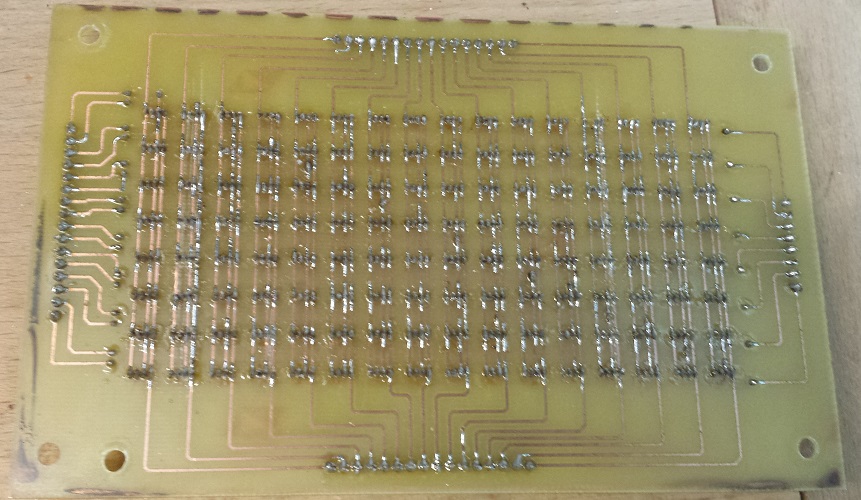

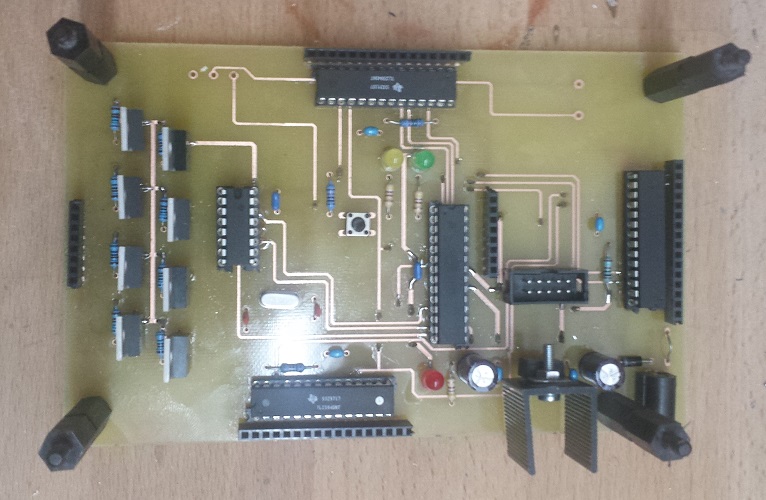

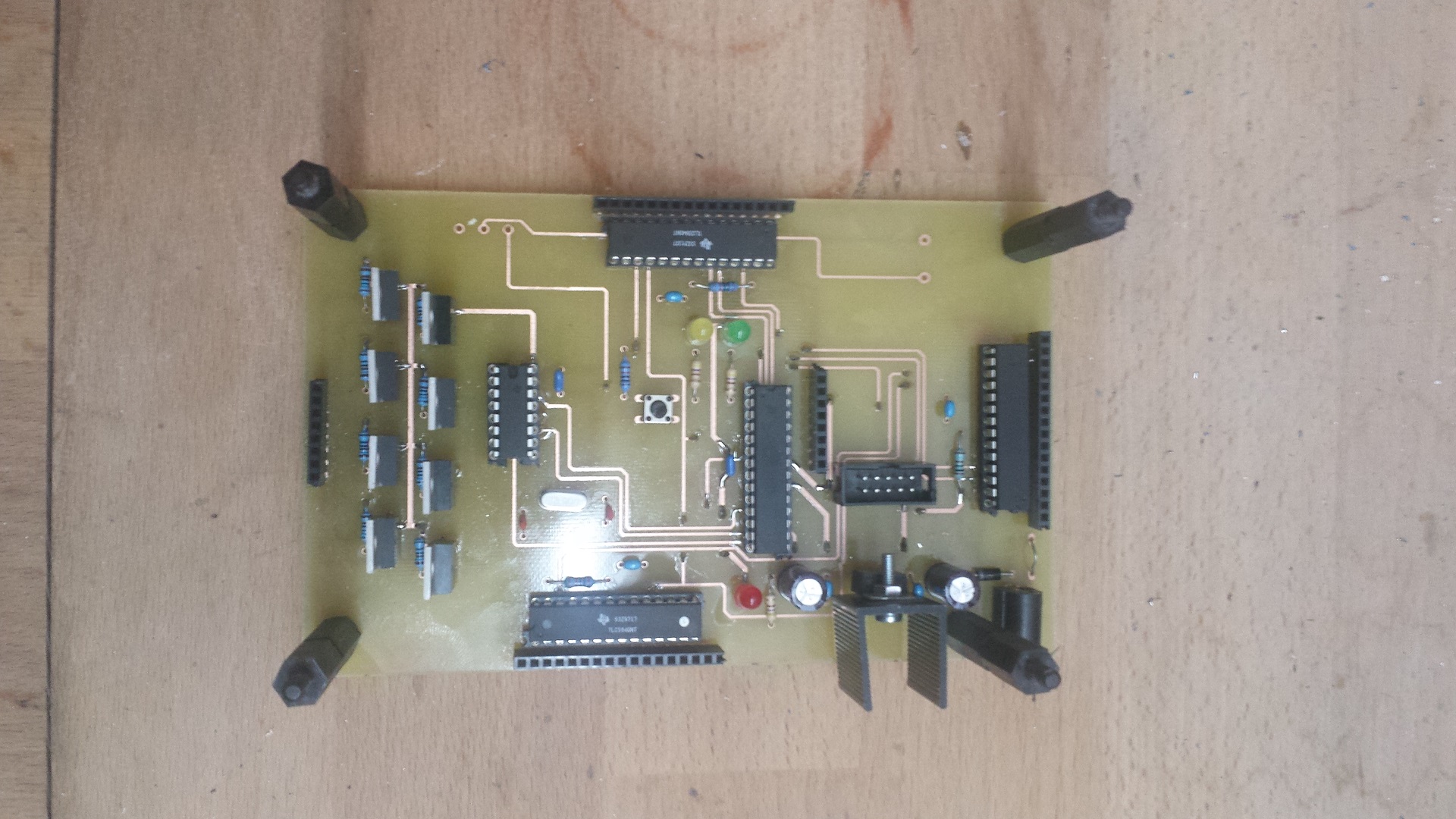

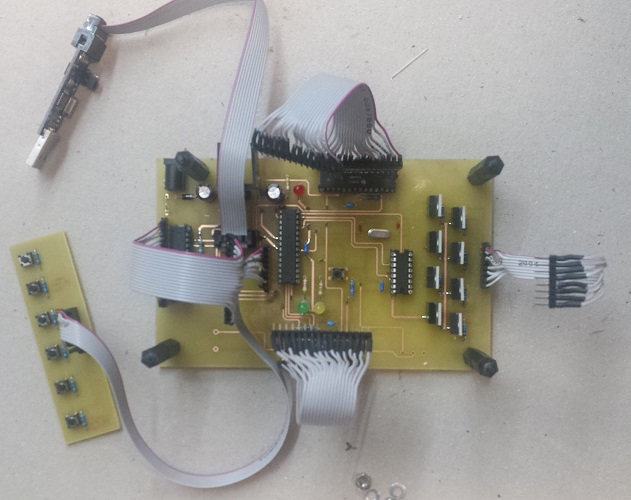

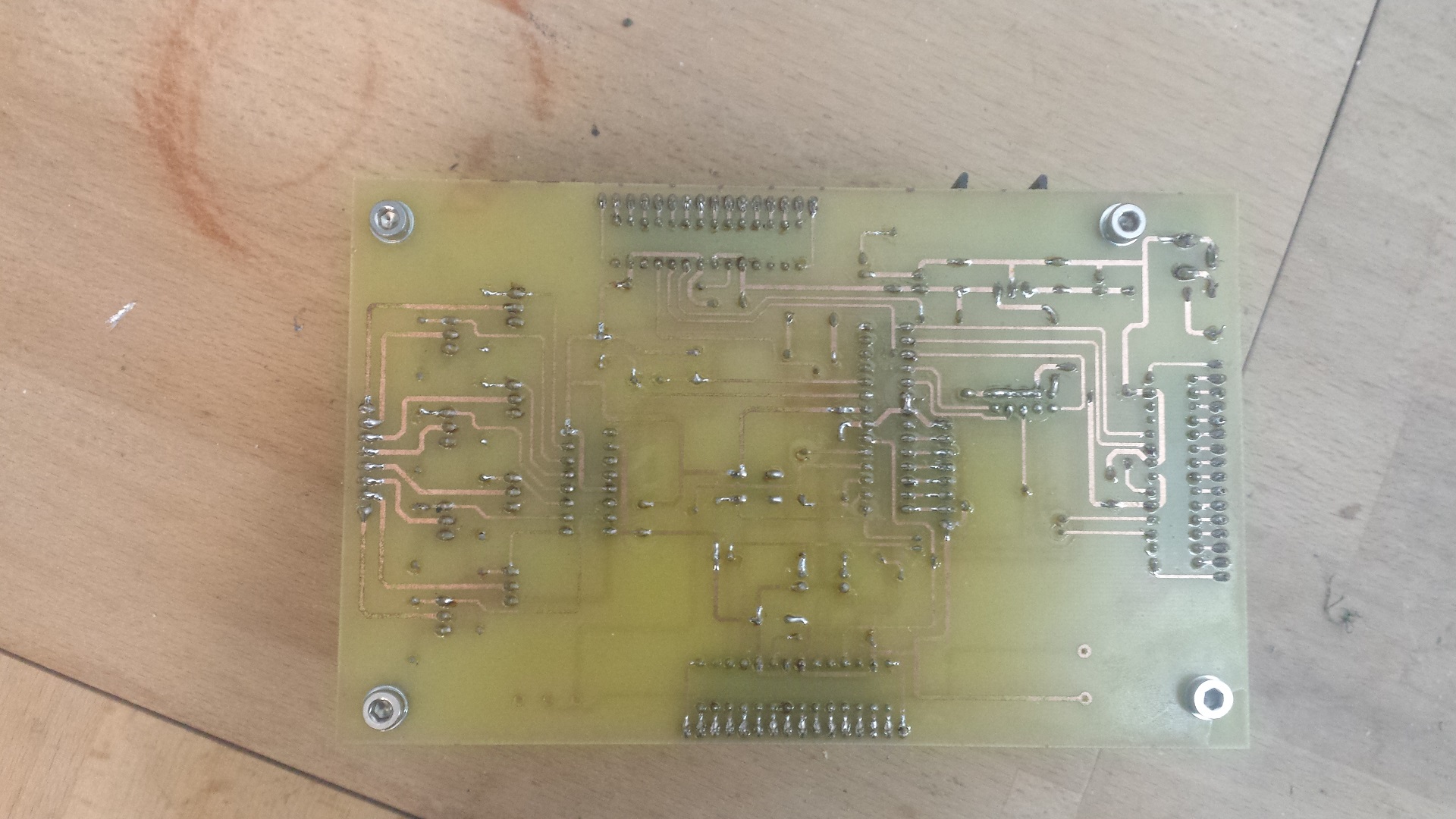

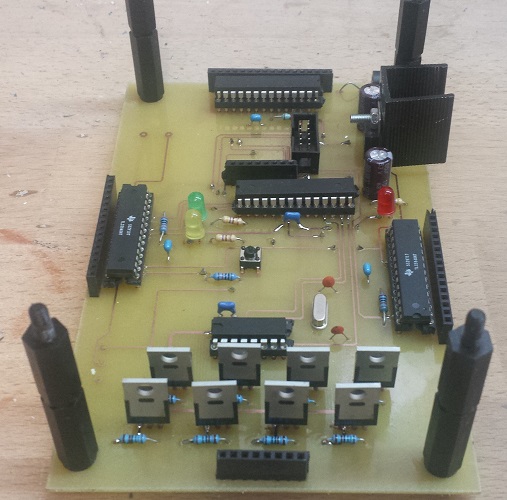

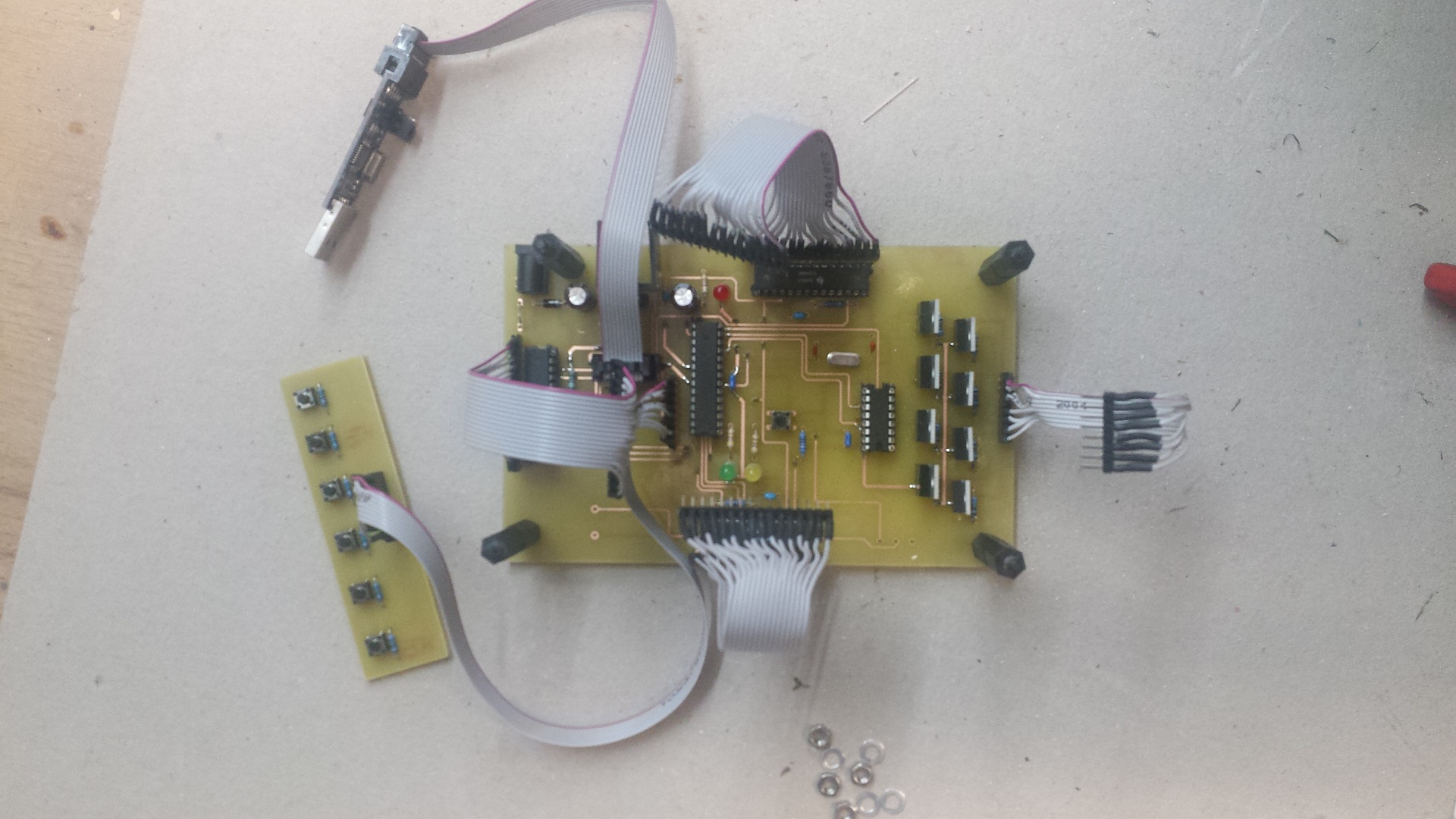

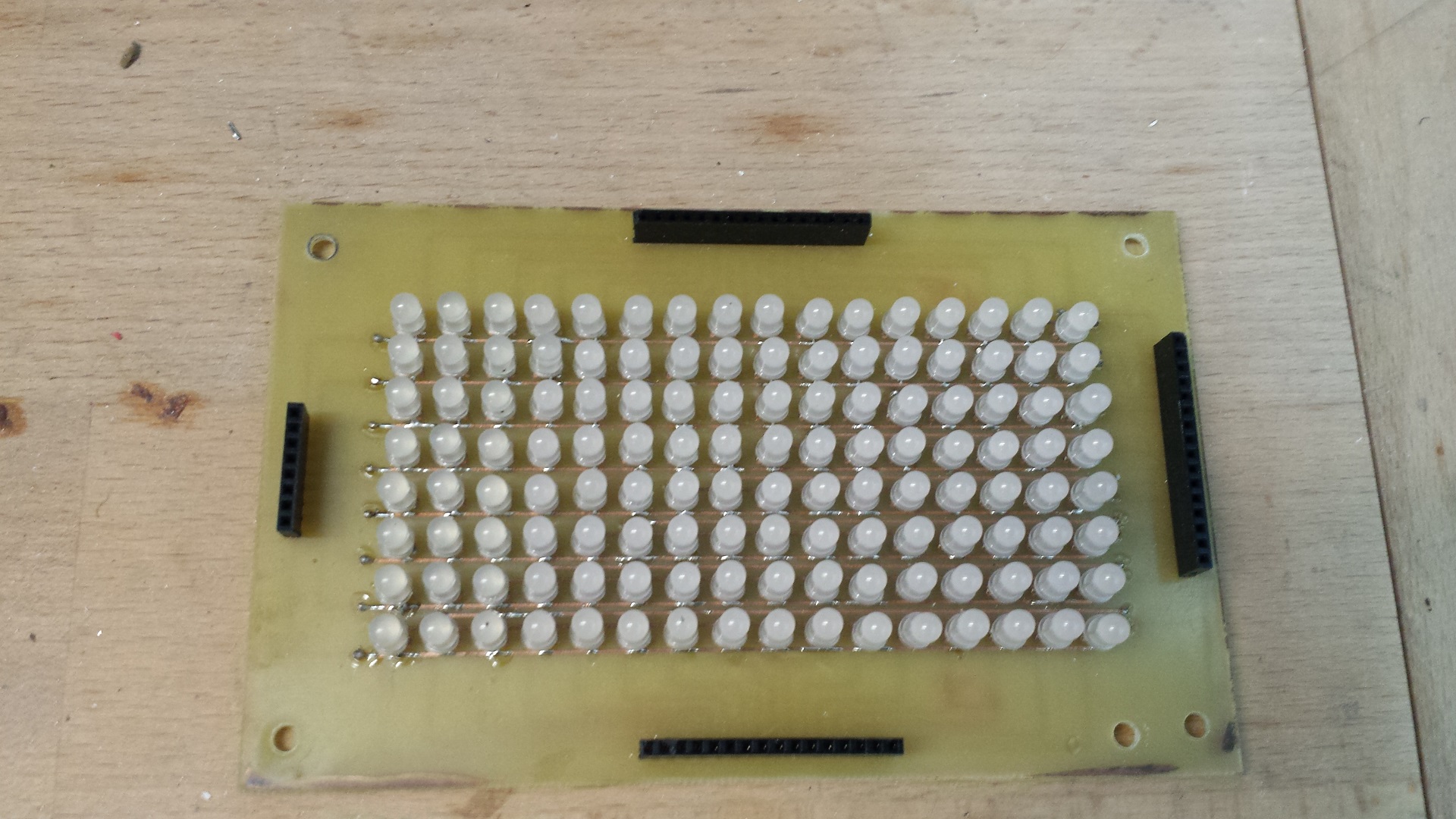

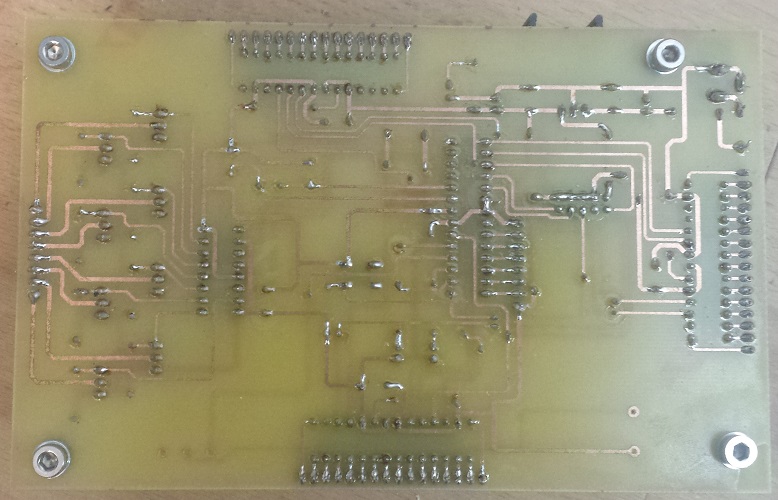

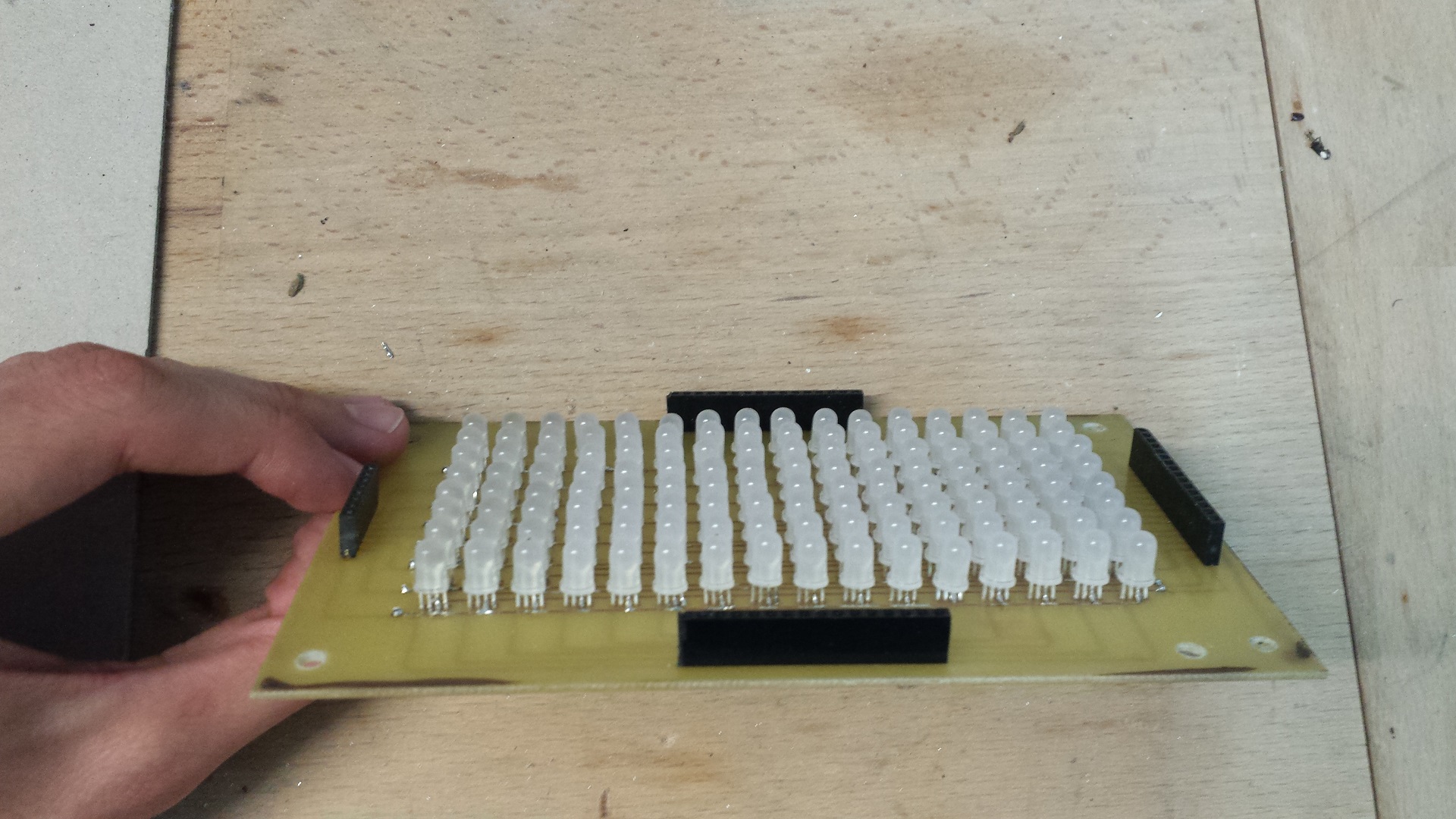

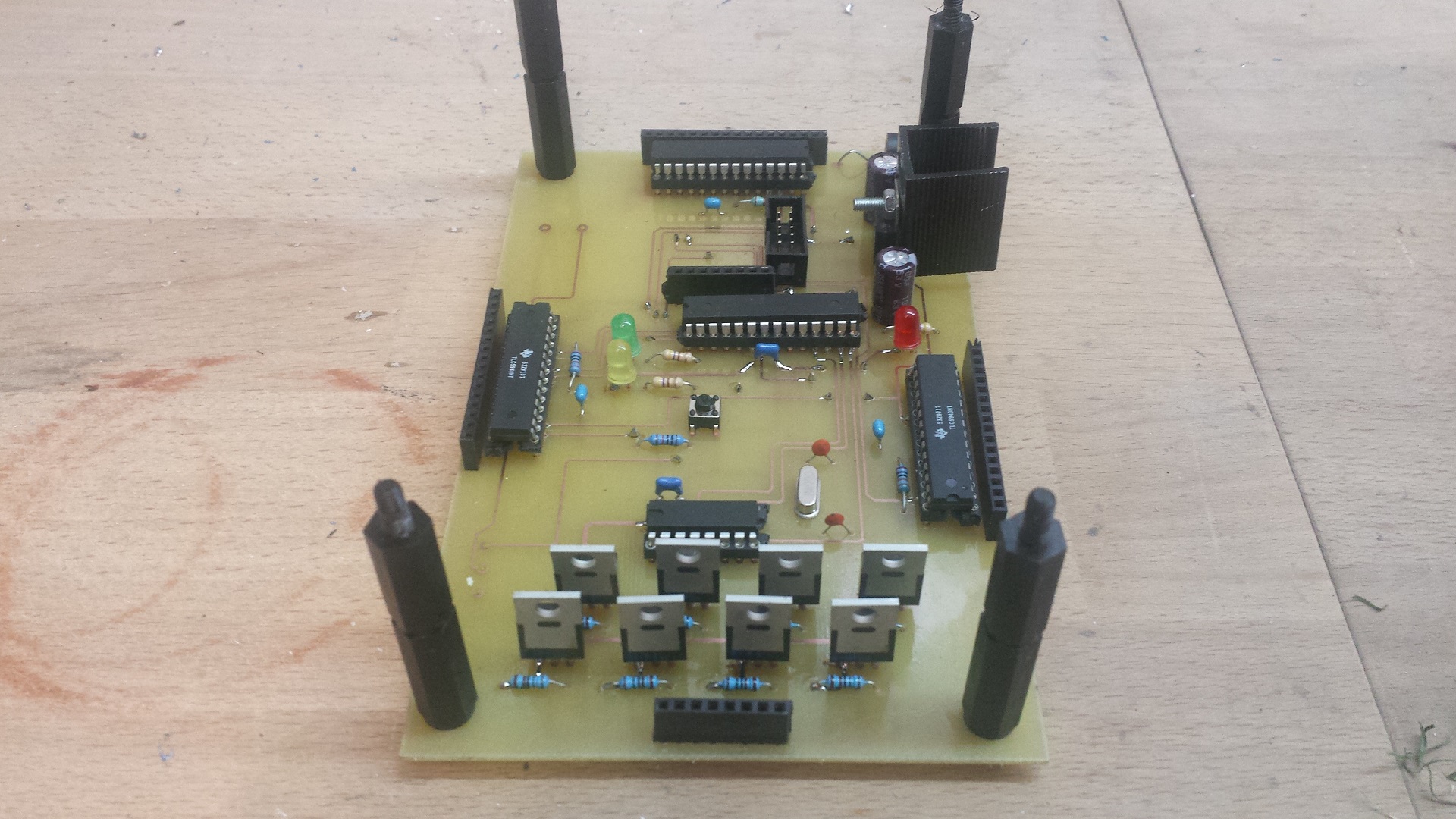

Fotos der bestückten Platinen:

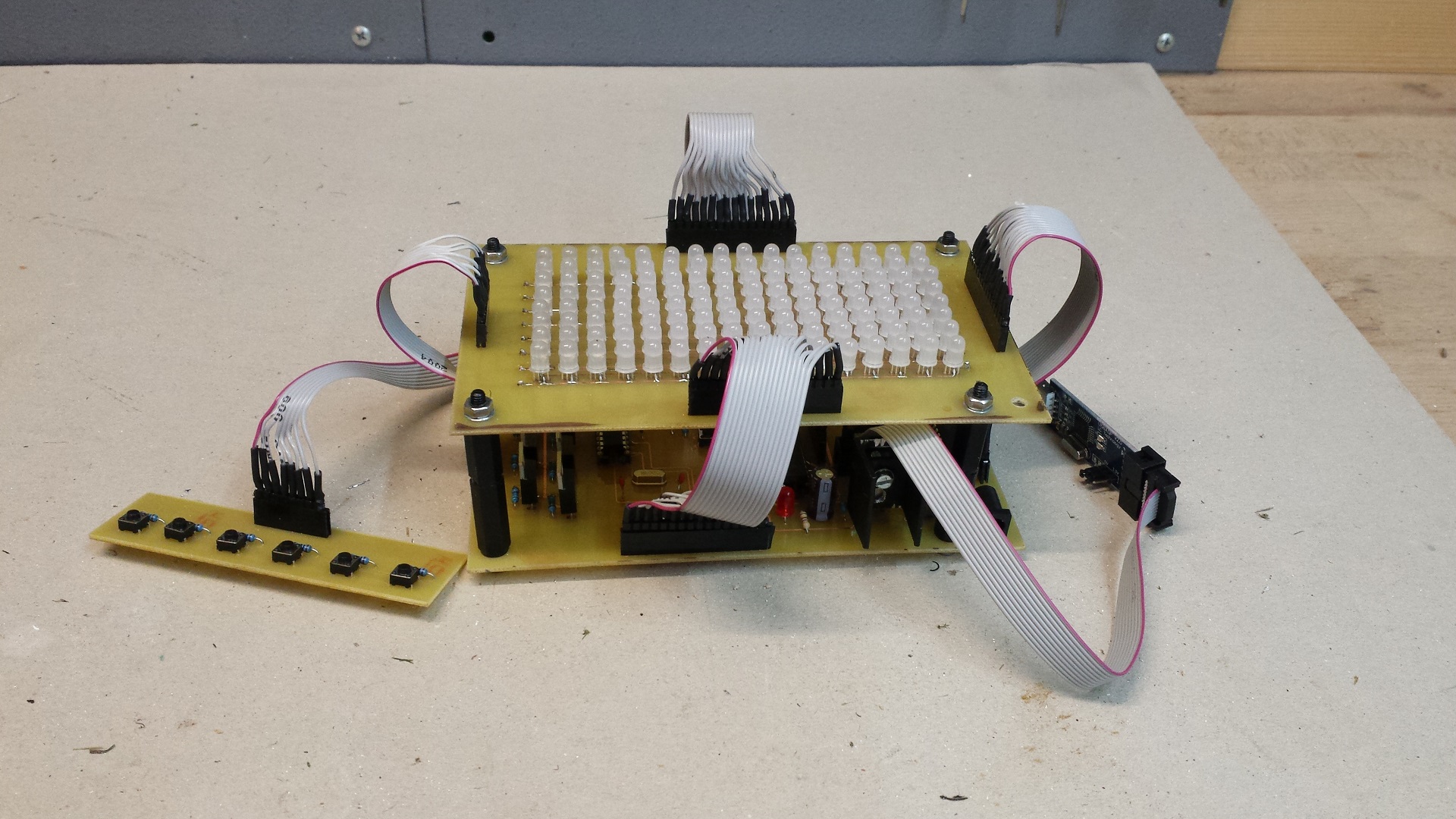

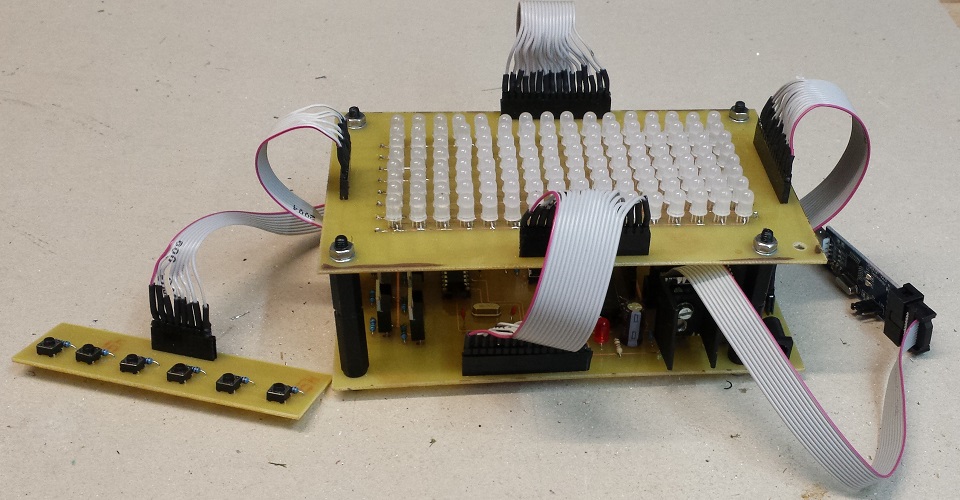

Endergebnis:

Das Spiel "Snake" hat noch einige Bugs und ist bis heute nicht 100%ig fehlerfrei.

Ich finde, dass sich das Ergebnis sehen lassen kann.
Außerdem habe ich bei diesem Projekt wieder einiges dazugelernt und das ist eigentlich der Sinn der Sache.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
