RC-Oszillator

Klasse:

Dieses Projekt habe ich in der 5. HTL-Klasse fertiggestellt.

Beschreibung:

Ein RC-Oszillator ist eine Schaltung, die nach dem Anlegen einer Gleichspannung als Betriebsspannung
selbsttätig ein sinusförmiges, periodisches Ausgangssignal erzeugt.

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

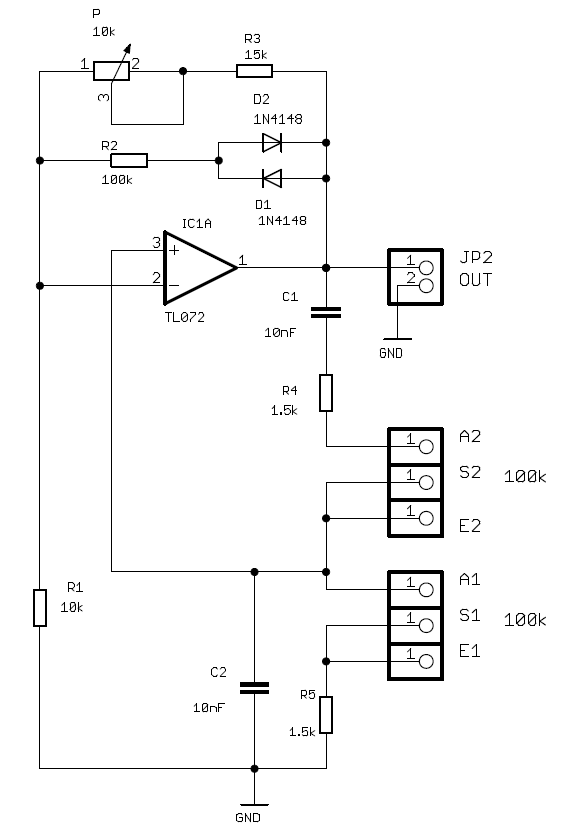

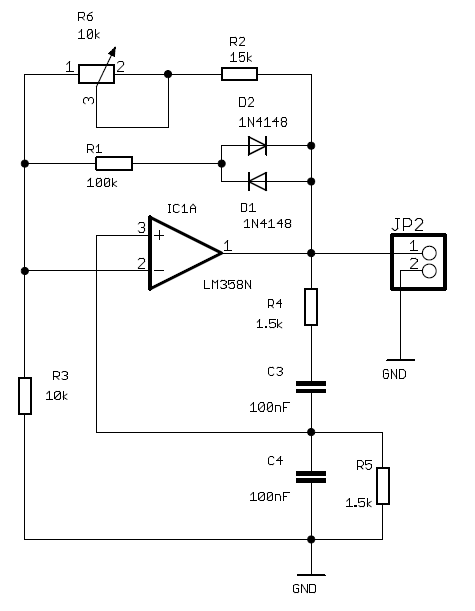

Schaltplan:

Note:Für den RC-Oszillator mit variabler Frequenz sollte ein 2-Gang Potentiometer verwendet werden.

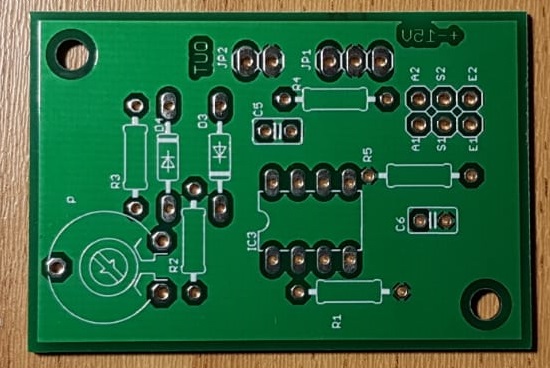

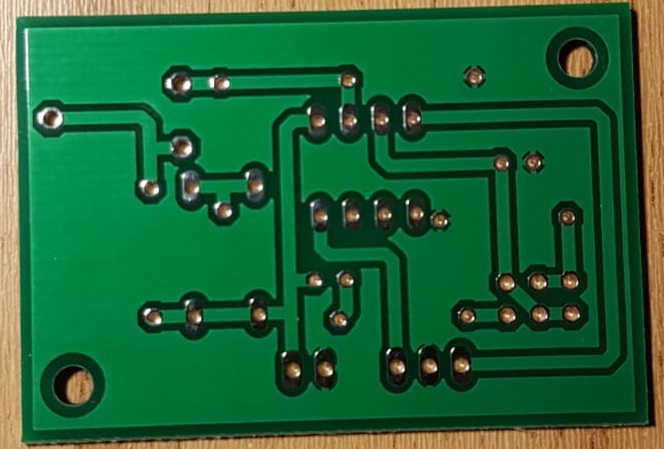

PCB:

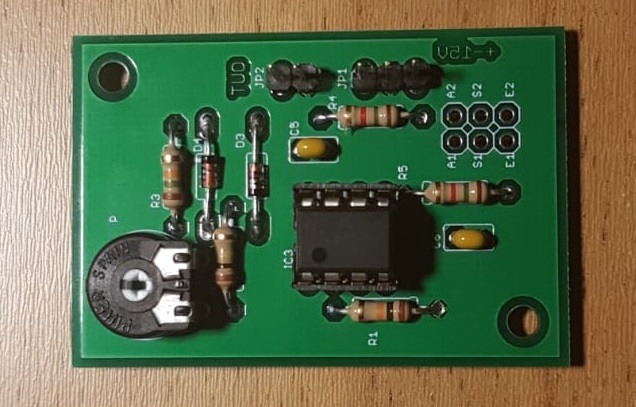

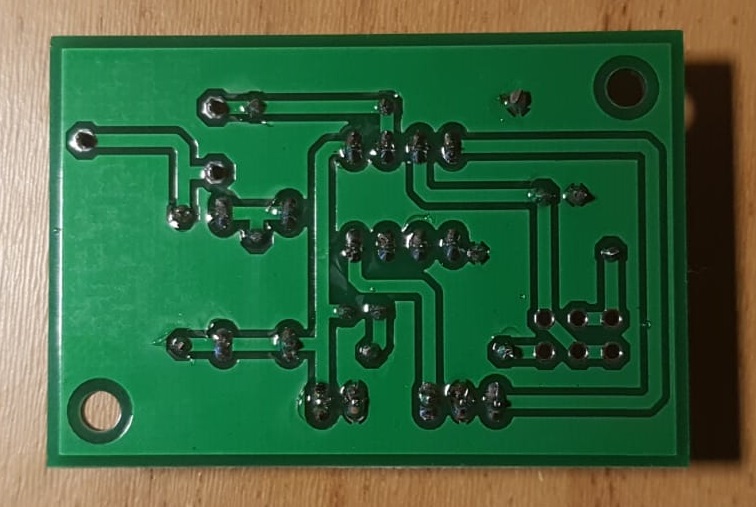

Endergebnis:

Messungen:

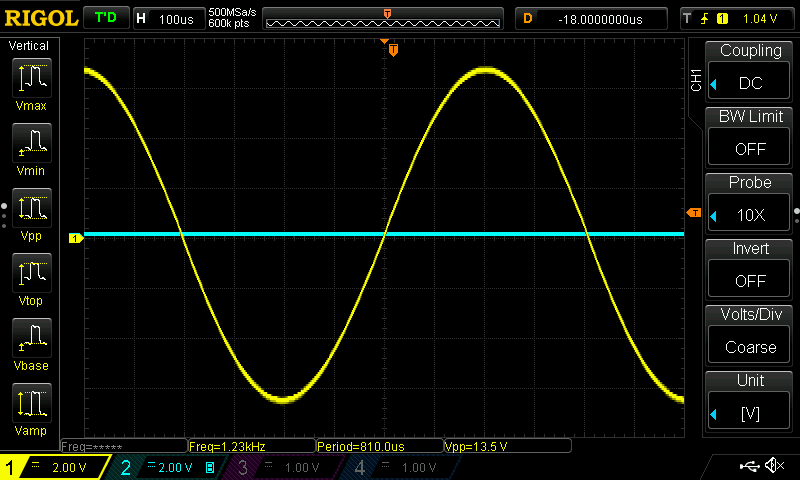

Sinusausgangssignal mit 13.5Vpp und einer Frequenz von 1.25kHz.

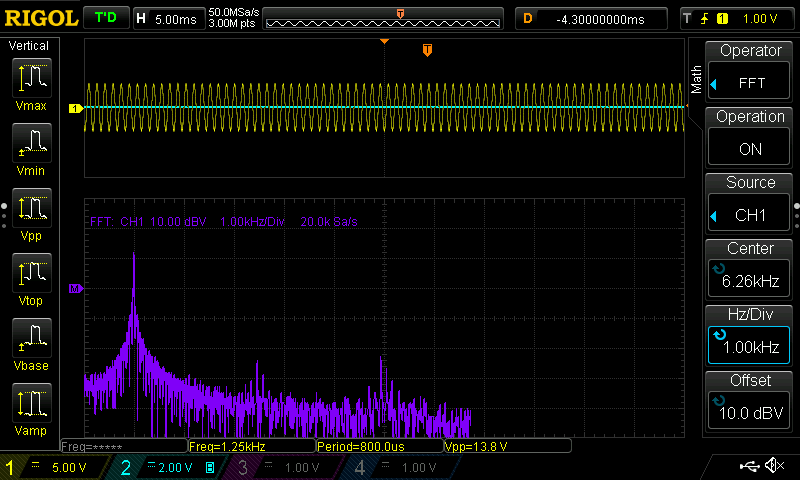

Das Ausgangssignal hat einen Klirrfaktor (THD) von 0.51%.
Für einen besseren Klirrfaktor kann ein Wien-Brücken-Oszillator mit Amplitudenregelung verwendet werden.

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
