40m / 20m Magnetic Loop Antenna

Beschreibung:

Hier zeige ich meine "Magnetic Loop Antenna" und stelle alle Files zum Download bereit.
Alle Parameter wurden mit einer Excel Datei von Steve Yates (AA5TB) berechnet.
Diese Antenne ist für 20m und 40m optimiert.
Die Frequenz wird über einen Drehkondensator eingestellt, welcher von einem Schrittmotor angesteuert wird.
Die Impedanzanpassung (VSWR) erfolt mittels "Gamma Match".

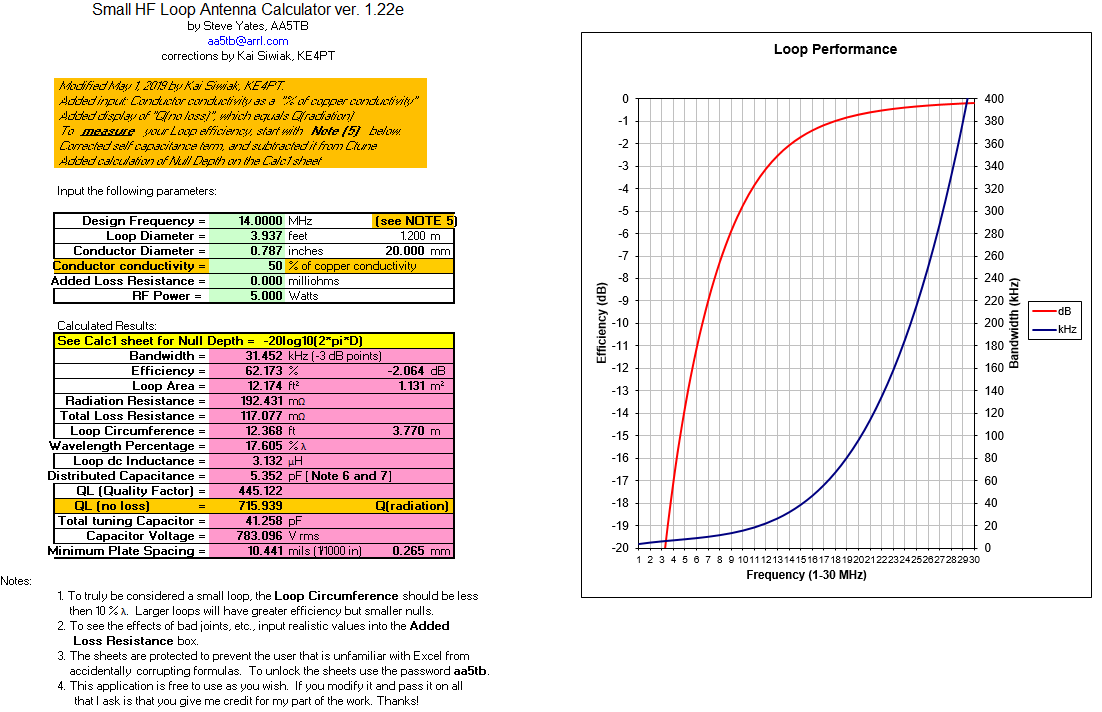

Berechnungen:

Die Excel Datei von Steve Yates (AA5TB) kannst du hier herunterladen.

Technische Daten:

• Efficiency: 62.173% (-2.064dB) @ 20m; 12.685% (-8.967dB) @ 20m
• Bandwidth: 31.452kHz @ 20m; 9.635kHz @ 40m

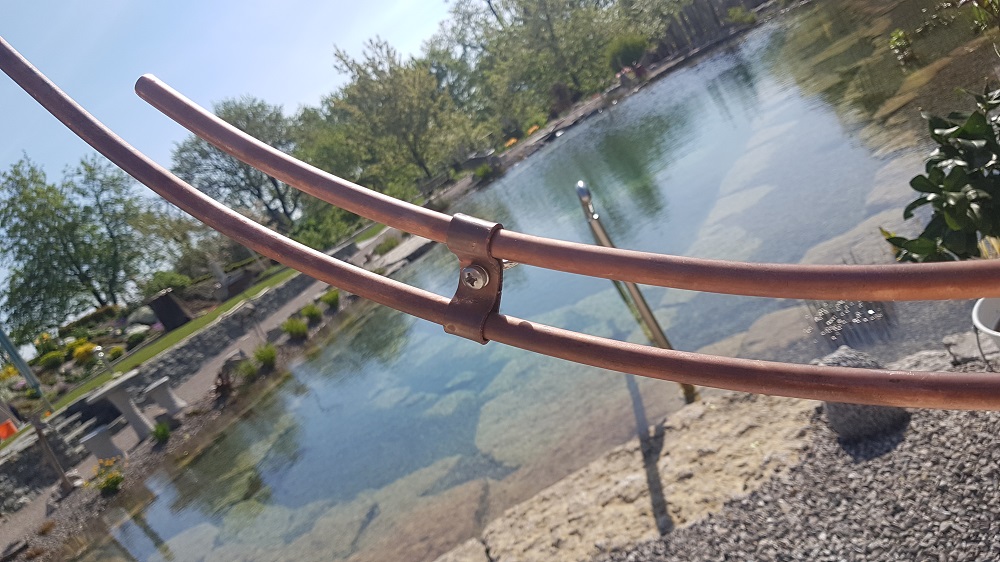

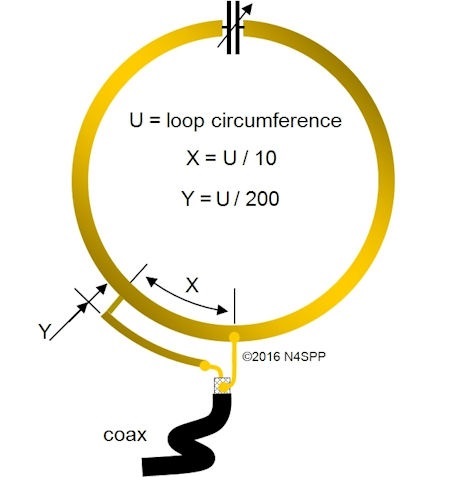

Gamma Match:

Abmessungen:

• Durchmesser: 1.2m
• Umfang: 3.77m
• X: 37.7cm (verstellbar bis 50cm)
• Y: 1.89cm (ca. 2cm)

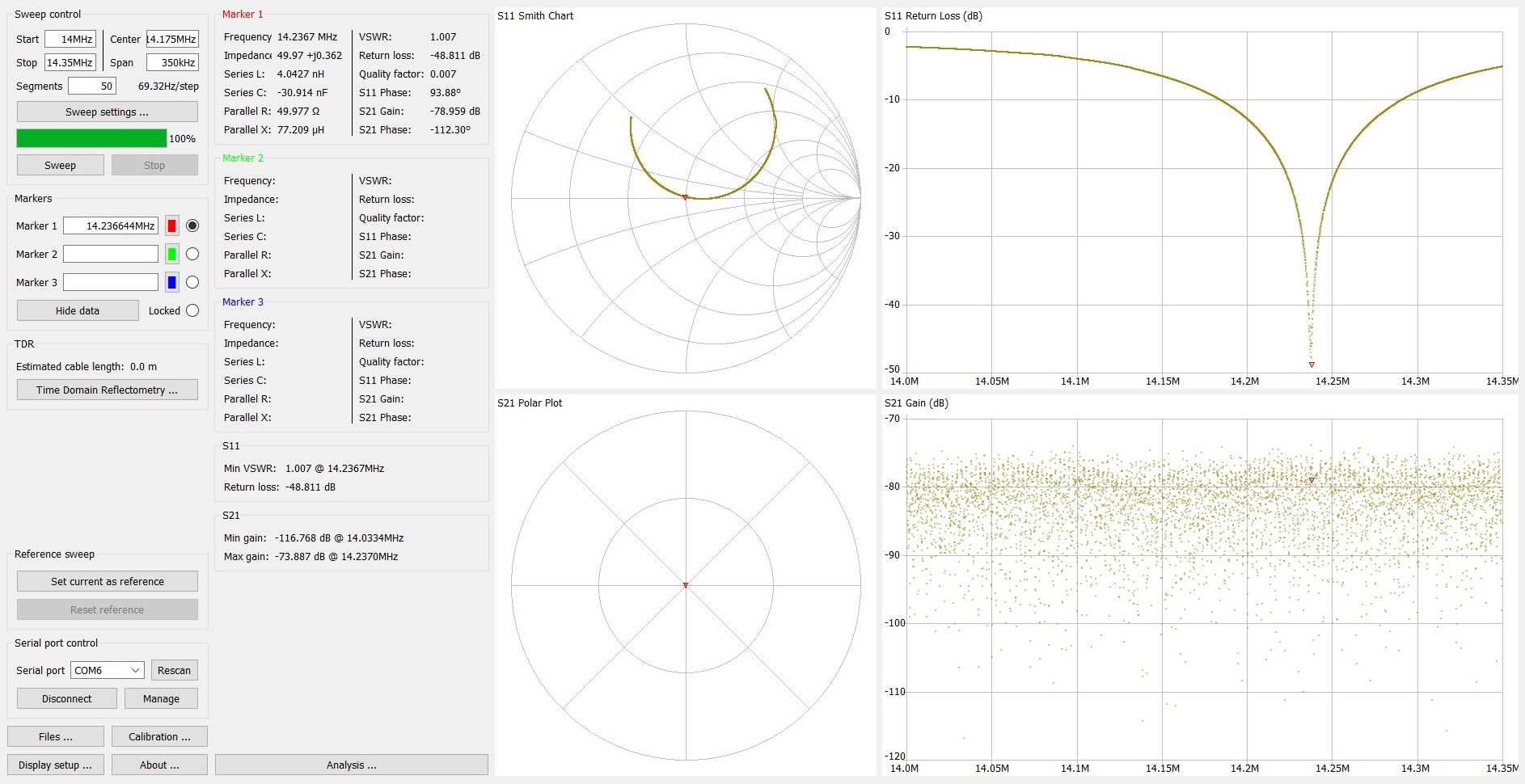

NanoVNA Measurements:

Diese Messung zeigt eine Resonanzfrequenz von 14.2367MHz (20m) und einen VSWR von 1.007.

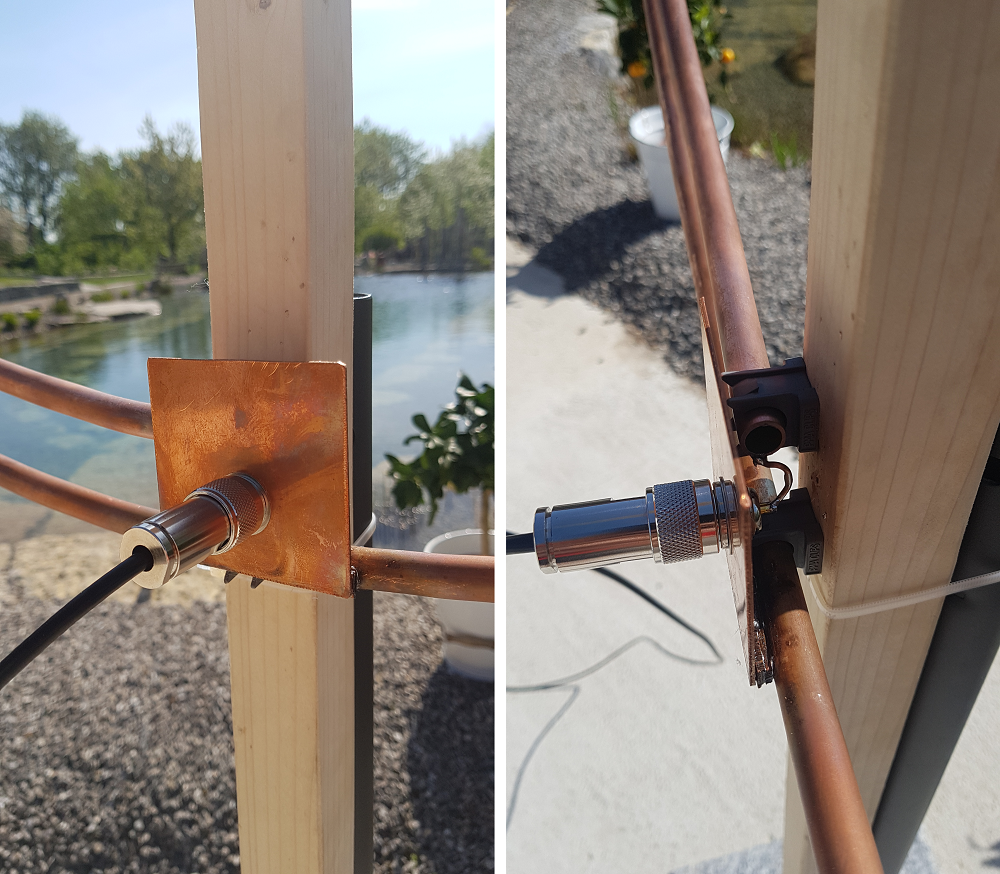

N-Stecker:

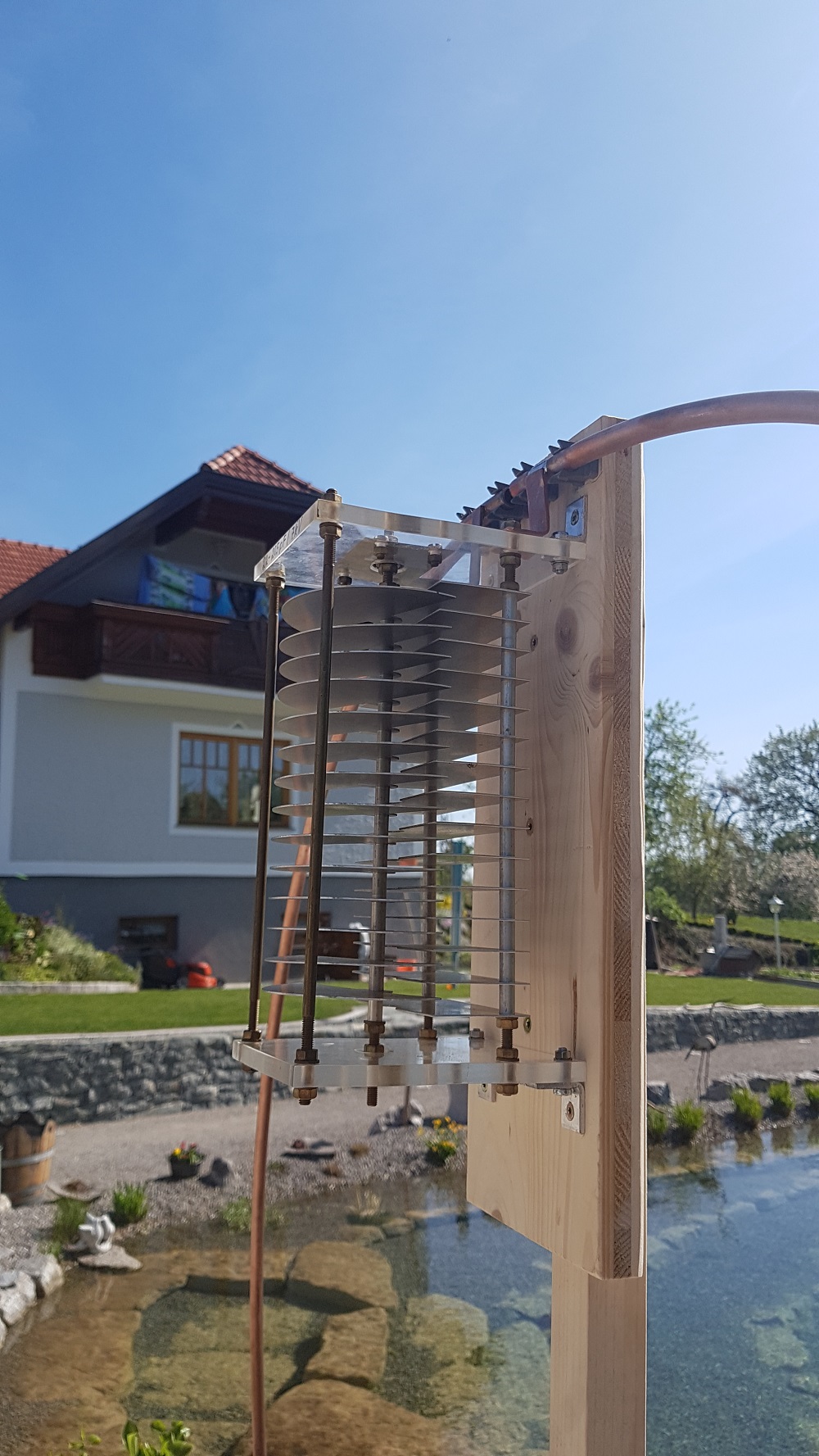

Drehkondensator:

Der Kondensator kann von 22pF bis 205pF eingestellt werden und hat eine Spannungsfestigkeit von 7kV.

Schrittmotor:

Schrittmotor zur automatischen Frequenzanpassung is Coming Soon!

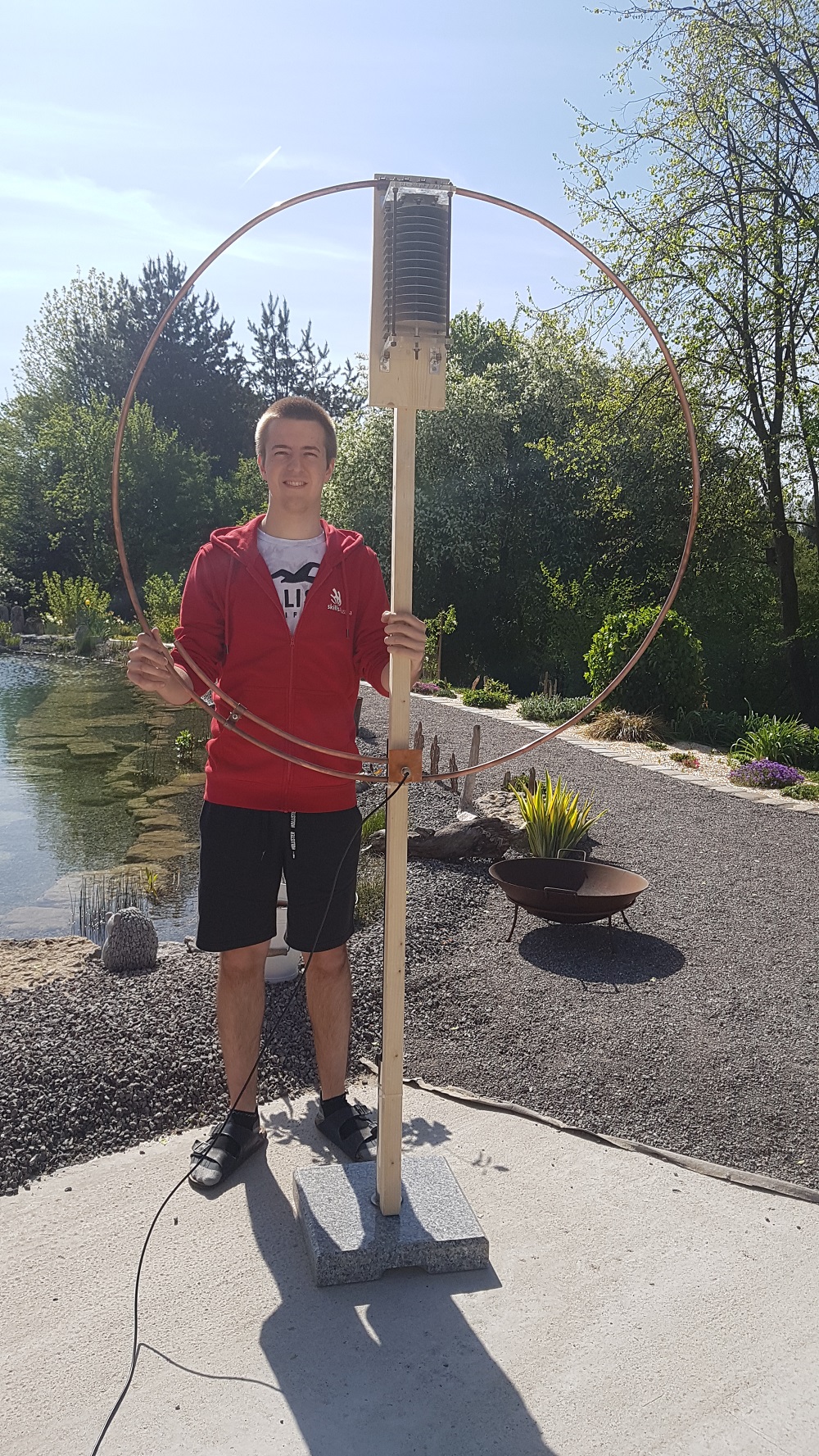

Endergebnis:

Weitere Infos:

Unter Downloads kannst du alle wichtigen Files herunterladen und nocheinmal ansehen.

Unter Contact Me kannst du mir gerne Fragen stellen, sowie Verbesserungsvorschläge geben.
