4x4x4 RGB LED Cube

Klasse:

Dieses Projekt habe ich im 1. HJ der 2. HTL-Klasse fertiggestellt.

Beschreibung:

Ein LED Cube ist ein Würfel aus LEDs, in diesem Fall 4x4x4.
Es geht natürlich auch viel größer, ist aber dann auch um einiges aufwendiger.
Der Arduino Nano ist das Gehirn des Cubes. Über ihn werden die Aus- und Eingänge der Pins und natürlich das,
was auf dem Cube zu sehen sein soll, programmiert.
Die 4 Ebenen werden über die Mosfets und die Spalten und Reihen jeder Ebene über den IC geschalten.
Ich verwende hier 3 ICs, da ich RGB LEDs (3 Farben → Rot, Grün und Blau) verwende,
also habe ich eigentlich 64 x 3 LEDs. So kann jede LED einzeln angesprochen werden.
In der Fachsprache nennt man diese Technik "Multiplexing".

Alle Schaltungen und PCBs wurden von mir selbst designed und berechnet.
Alle Dateien können unter Downloads heruntergeladen werden.

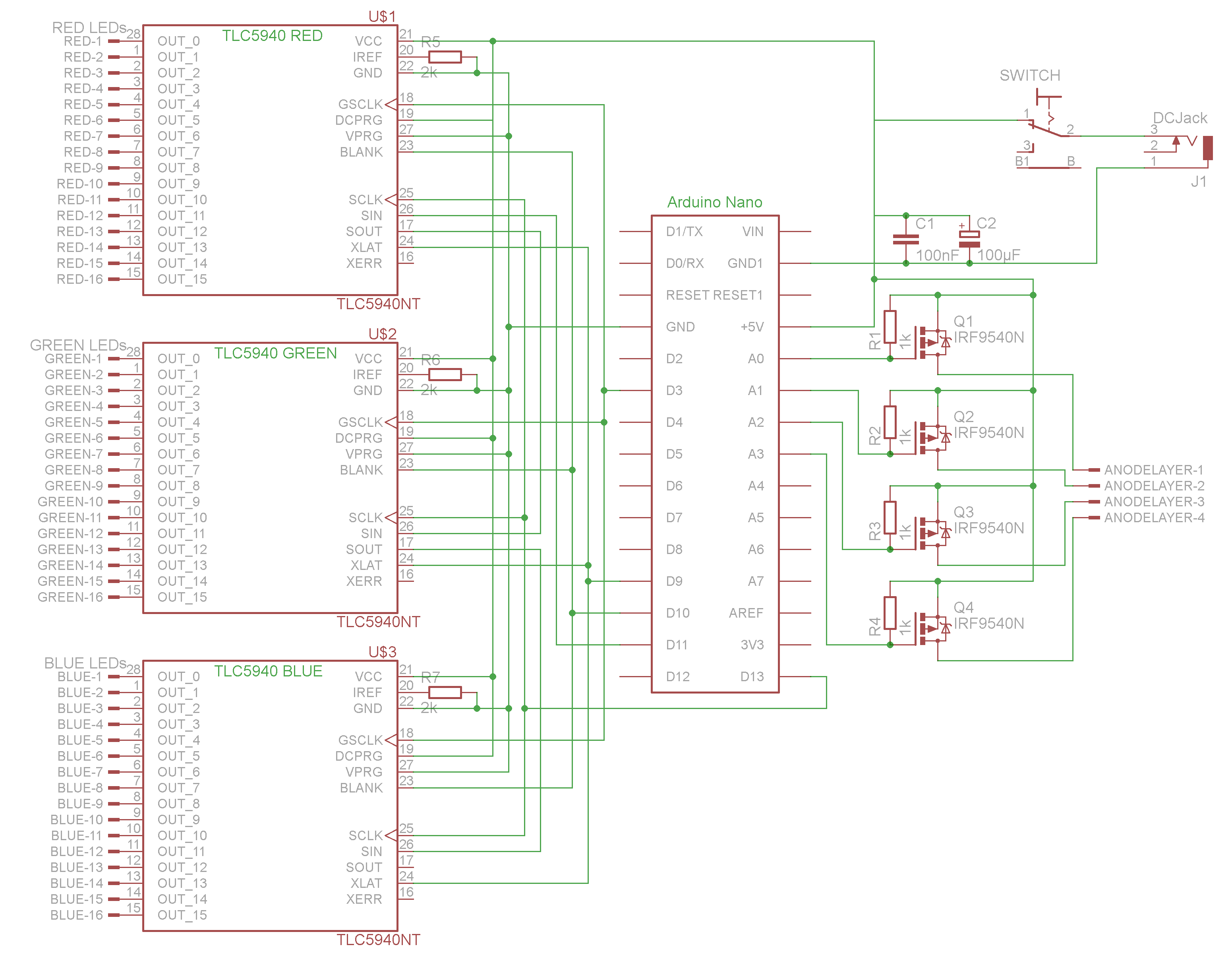

Schaltplan:

Stückliste:

Zusammenbau:

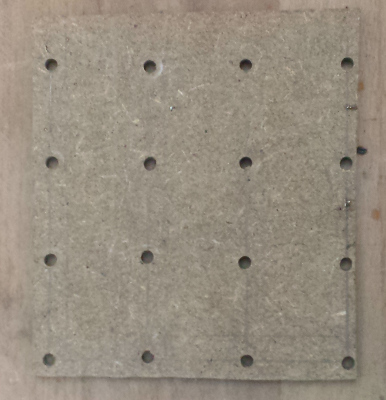

Schablone für die vier Ebenen des Würfels

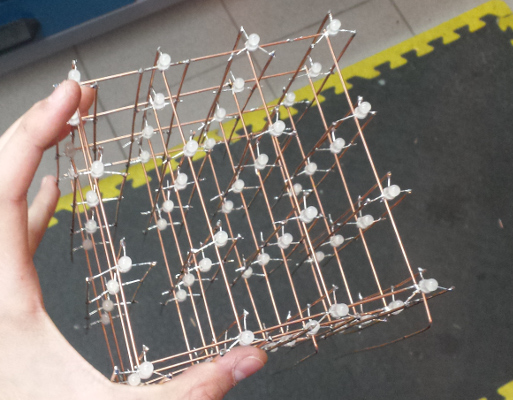

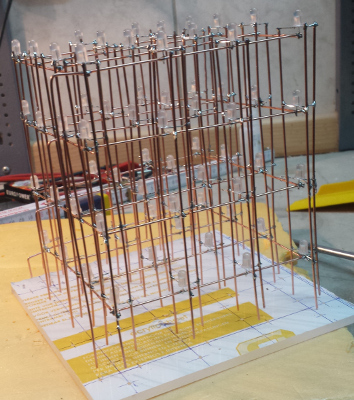

Fertiger Würfel, was für eine Arbeit! Die hat sich aber gelohnt.

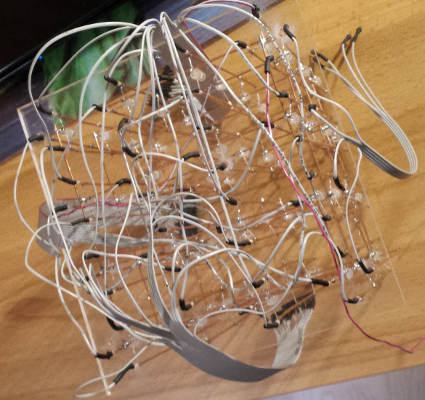

Hier sind bereits die einzelnen Ebenen und LEDs verkabelt!

Endergebnis:

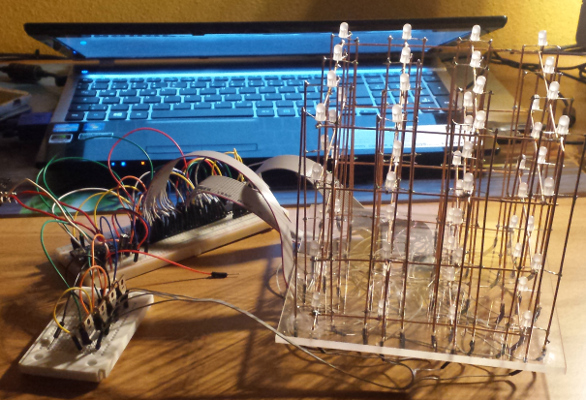

Zuerst, wie immer, auf dem Steckbrett testen!

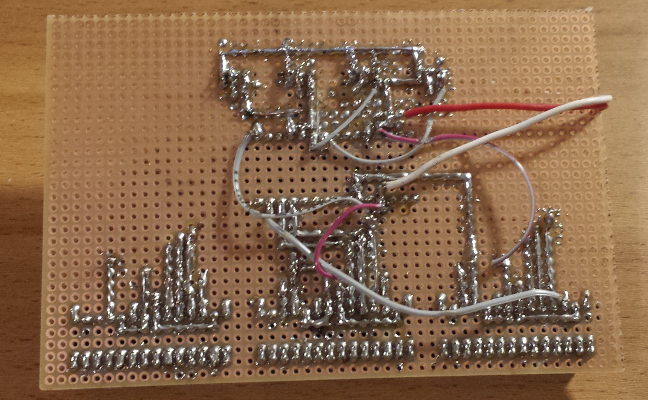

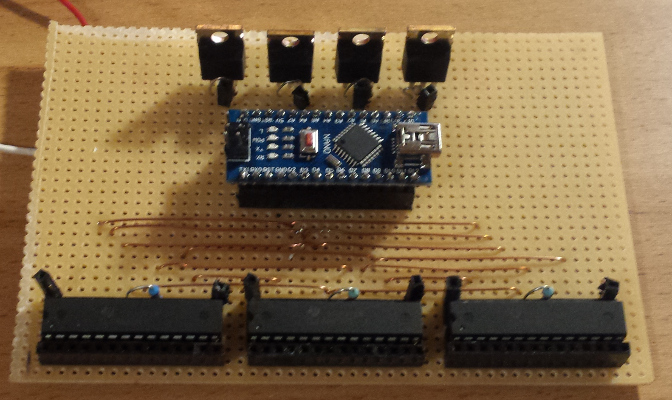

Danach auf die Lochrasterplatine gelötet

Dazu eine Plexiglasbox angefertigt und fertig ist der 4x4x4 RGB LED Cube

Ich finde, dass sich das Ergebnis sehen lassen kann.
Außerdem habe ich bei diesem Projekt wieder viel dazugelernt, es war sehr anspruchsvoll.
